设备管理

为了屏蔽设备之间的差异，每个设备都有一个叫设备控制器（Device Control）的组件，比如硬盘有硬盘控制器、显示器有视频控制器等。

设备控制器里有芯片，它可执行自己的逻辑，也有自己的寄存器，用来与 CPU 进行通信，比如：

通过写入这些寄存器，操作系统可以命令设备发送数据、接收数据、开启或关闭，或者执行某些其他操作。
通过读取这些寄存器，操作系统可以了解设备的状态，是否准备好接收一个新的命令等。

实际上，控制器是有三类寄存器，它们分别是状态寄存器（Status Register）、 命令寄存器（Command Register）以及数据寄存器（Data Register），如下图：

输入输出设备可分为两大类：块设备（Block Device）和字符设备（Character Device）。

块设备，把数据存储在固定大小的块中，每个块有自己的地址，硬盘、USB 是常见的块设备。
字符设备，以字符为单位发送或接收一个字符流，字符设备是不可寻址的，也没有任何寻道操作，鼠标是常见的字符设备。

块设备通常传输的数据量会非常大，于是控制器设立了一个可读写的数据缓冲区。

CPU 写入数据到控制器的缓冲区时，当缓冲区的数据囤够了一部分，才会发给设备。
CPU 从控制器的缓冲区读取数据时，也需要缓冲区囤够了一部分，才拷贝到内存。

I/O控制方式DMA

中断的方式对于频繁读写数据的磁盘，并不友好，这样 CPU 容易经常被打断，会占用 CPU 大量的时间。对于这一类设备的问题的解决方法是使用 DMA（Direct Memory Access）功能，它可以使得设备在 CPU 不参与的情况下，能够自行完成把设备 I/O 数据放入到内存。那要实现 DMA 功能要有「DMA 控制器」硬件的支持。

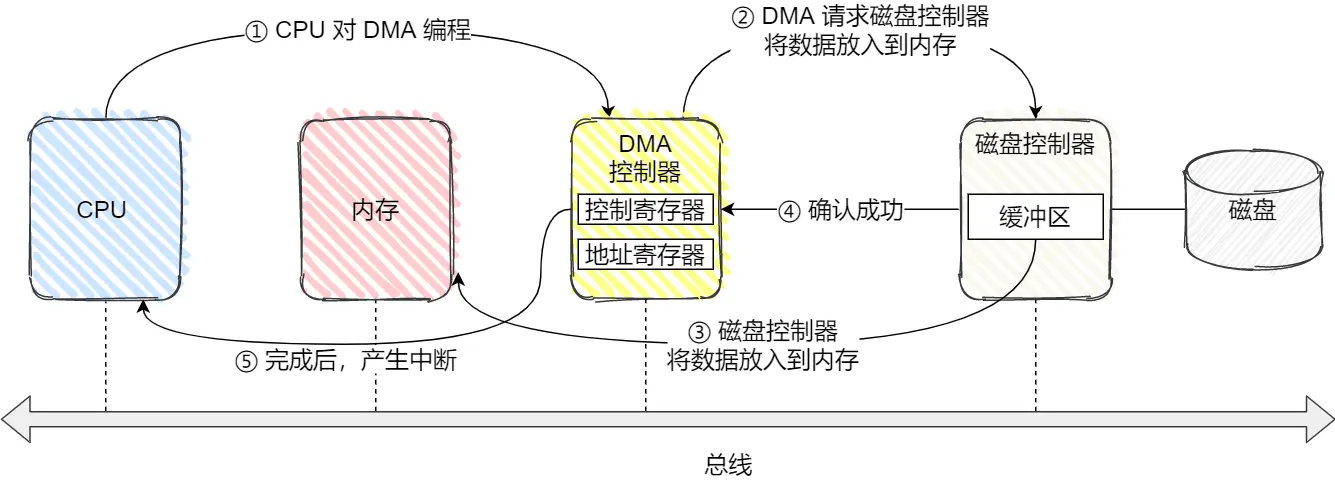

DMA 的工作方式如下：

CPU 需对 DMA 控制器下发指令，告诉它想读取多少数据，读完的数据放在内存的某个地方就可以了；
接下来，DMA 控制器会向磁盘控制器发出指令，通知它从磁盘读数据到其内部的缓冲区中，接着磁盘控制器将缓冲区的数据传输到内存；
当磁盘控制器把数据传输到内存的操作完成后，磁盘控制器在总线上发出一个确认成功的信号到 DMA 控制器；
DMA 控制器收到信号后，DMA 控制器发中断通知 CPU 指令完成，CPU 就可以直接用内存里面现成的数据了；

网络系统

零拷贝

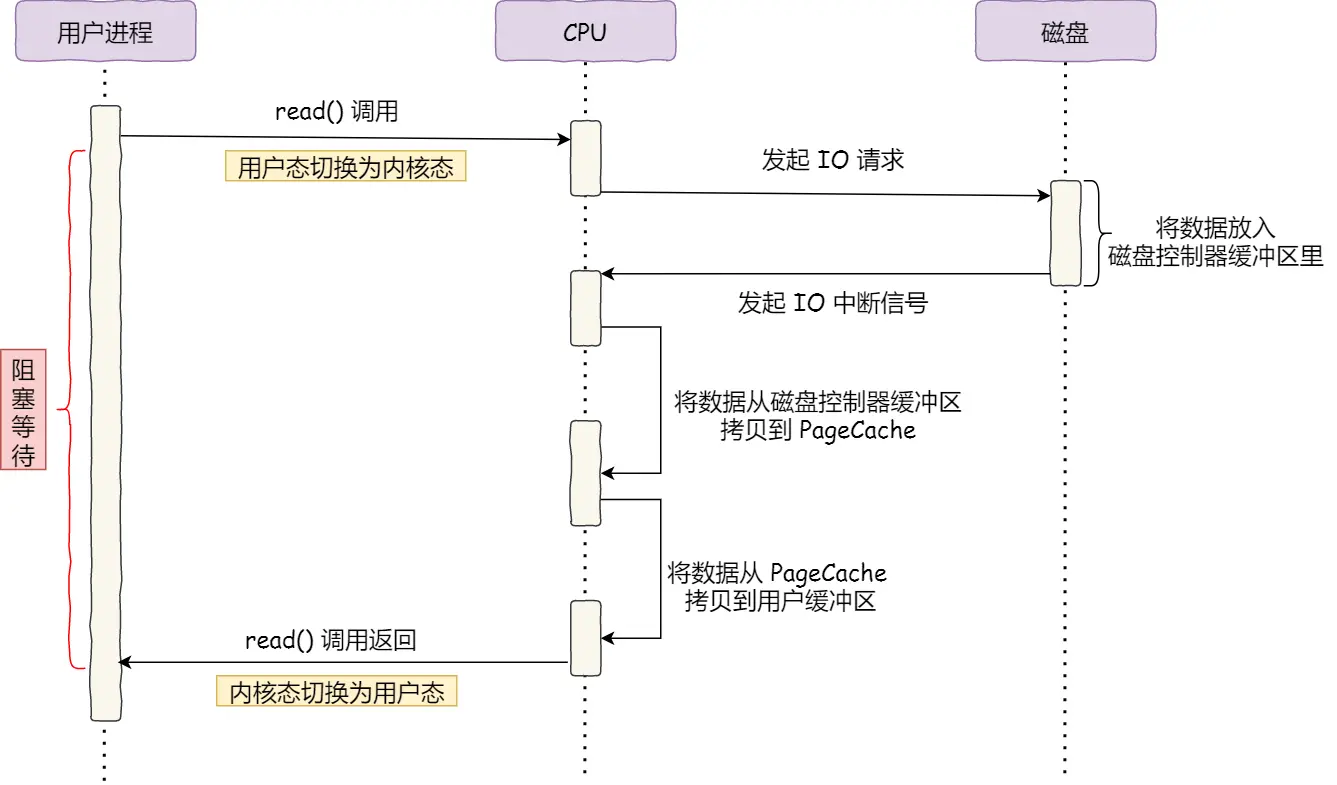

在没有 DMA 技术前，I/O 的过程是这样的：

CPU 发出对应的指令给磁盘控制器，然后返回；
磁盘控制器收到指令后，于是就开始准备数据，会把数据放入到磁盘控制器的内部缓冲区中，然后产生一个中断；
CPU 收到中断信号后，停下手头的工作，接着把磁盘控制器的缓冲区的数据一次一个字节地读进自己的寄存器，然后再把寄存器里的数据写入到内存，而在数据传输的期间 CPU 是无法执行其他任务的。

整个数据的传输过程，都要需要 CPU 亲自参与搬运数据的过程，而且这个过程，CPU 是不能做其他事情的。

什么是 DMA 技术？简单理解就是，在进行 I/O 设备和内存的数据传输的时候，数据搬运的工作全部交给 DMA 控制器，而 CPU 不再参与任何与数据搬运相关的事情，这样 CPU 就可以去处理别的事务。

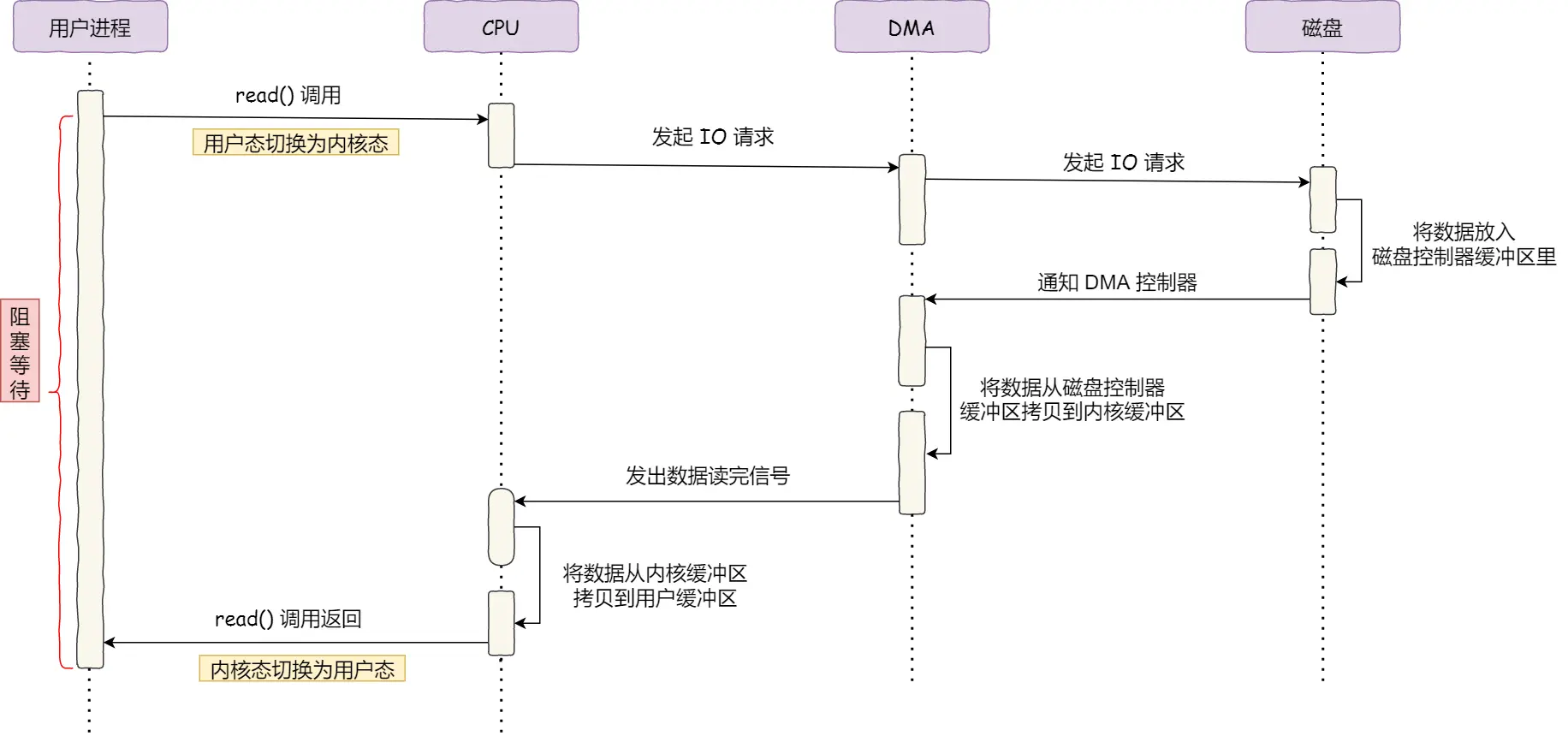

具体过程：

用户进程调用 read 方法，向操作系统发出 I/O 请求，请求读取数据到自己的内存缓冲区中，进程进入阻塞状态；
操作系统收到请求后，进一步将 I/O 请求发送 DMA，然后让 CPU 执行其他任务；
DMA 进一步将 I/O 请求发送给磁盘；
磁盘收到 DMA 的 I/O 请求，把数据从磁盘读取到磁盘控制器的缓冲区中，当磁盘控制器的缓冲区被读满后，向 DMA 发起中断信号，告知自己缓冲区已满；
DMA 收到磁盘的信号，将磁盘控制器缓冲区中的数据拷贝到内核缓冲区中，此时不占用 CPU，CPU 可以执行其他任务；
当 DMA 读取了足够多的数据，就会发送中断信号给 CPU；
CPU 收到 DMA 的信号，知道数据已经准备好，于是将数据从内核拷贝到用户空间，系统调用返回；

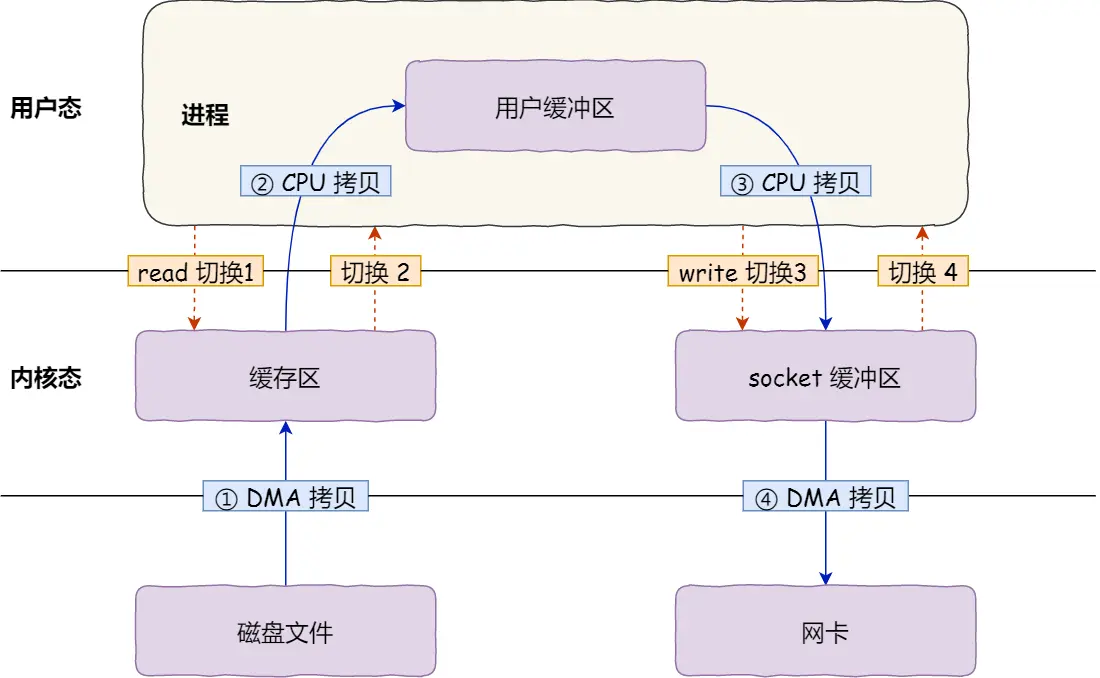

传统 I/O 的文件传输：

read(file, tmp_buf, len);
write(socket, tmp_buf, len);

共**发生了 4 次用户态与内核态的上下文切换。两次系统调用：**一次是 read() ，一次是 write()

4 次数据拷贝：两次是 DMA 的拷贝，另外两次则是通过 CPU 拷贝：

第一次拷贝，把磁盘上的数据拷贝到操作系统内核的缓冲区里，这个拷贝的过程是通过 DMA 搬运的。
第二次拷贝，把内核缓冲区的数据拷贝到用户的缓冲区里，于是我们应用程序就可以使用这部分数据了，这个拷贝到过程是由 CPU 完成的。
第三次拷贝，把刚才拷贝到用户的缓冲区里的数据，再拷贝到内核的 socket 的缓冲区里，这个过程依然还是由 CPU 搬运的。
第四次拷贝，把内核的 socket 缓冲区里的数据，拷贝到网卡的缓冲区里，这个过程又是由 DMA 搬运的。

实现零拷贝：

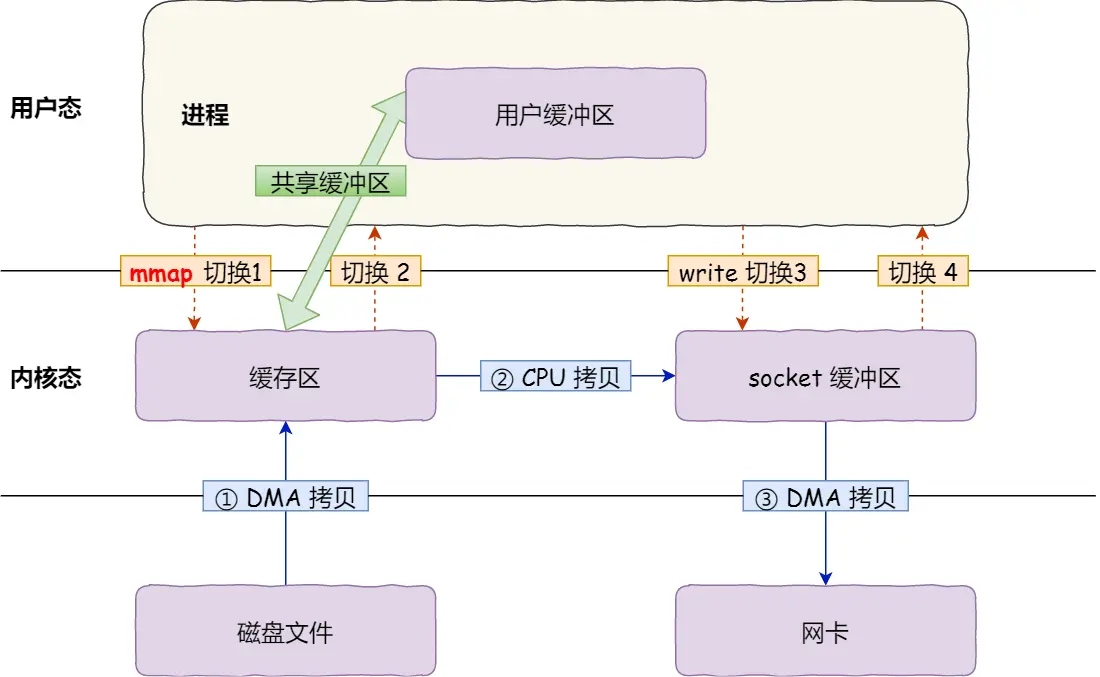

• mmap + write

buf = mmap(file, len);
write(sockfd, buf, len);

mmap() 系统调用函数会直接把内核缓冲区里的数据「映射」到用户空间，这样，操作系统内核与用户空间就不需要再进行任何的数据拷贝操作。

应用进程调用了 mmap() 后，DMA 会把磁盘的数据拷贝到内核的缓冲区里。接着，应用进程跟操作系统内核「共享」这个缓冲区；
应用进程再调用 write()，操作系统直接将内核缓冲区的数据拷贝到 socket 缓冲区中，这一切都发生在内核态，由 CPU 来搬运数据；
最后，把内核的 socket 缓冲区里的数据，拷贝到网卡的缓冲区里，这个过程是由 DMA 搬运的。

我们可以得知，通过使用 mmap() 来代替 read()，可以减少一次数据拷贝的过程。

但这还不是最理想的零拷贝，因为仍然需要通过 CPU 把内核缓冲区的数据拷贝到 socket 缓冲区里，而且仍然需要 4 次上下文切换，因为系统调用还是 2 次。

• sendfile

#include <sys/socket.h>ssize_t sendfile(int out_fd, int in_fd, off_t *offset, size_t count);

它的前两个参数分别是目的端和源端的文件描述符，后面两个参数是源端的偏移量和复制数据的长度，返回值是实际复制数据的长度。

首先，它可以替代前面的 read() 和 write() 这两个系统调用，这样就可以减少一次系统调用，也就减少了 2 次上下文切换的开销。

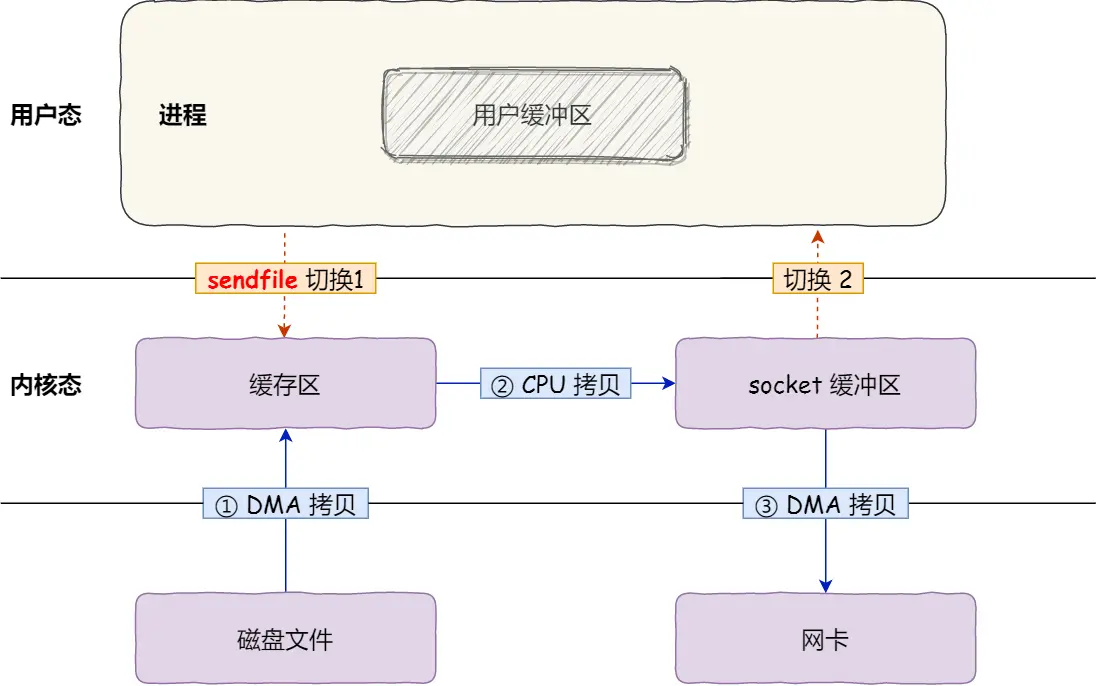

其次，该系统调用，可以直接把内核缓冲区里的数据拷贝到 socket 缓冲区里，不再拷贝到用户态，这样就只有 2 次上下文切换，和 3 次数据拷贝。如下图：

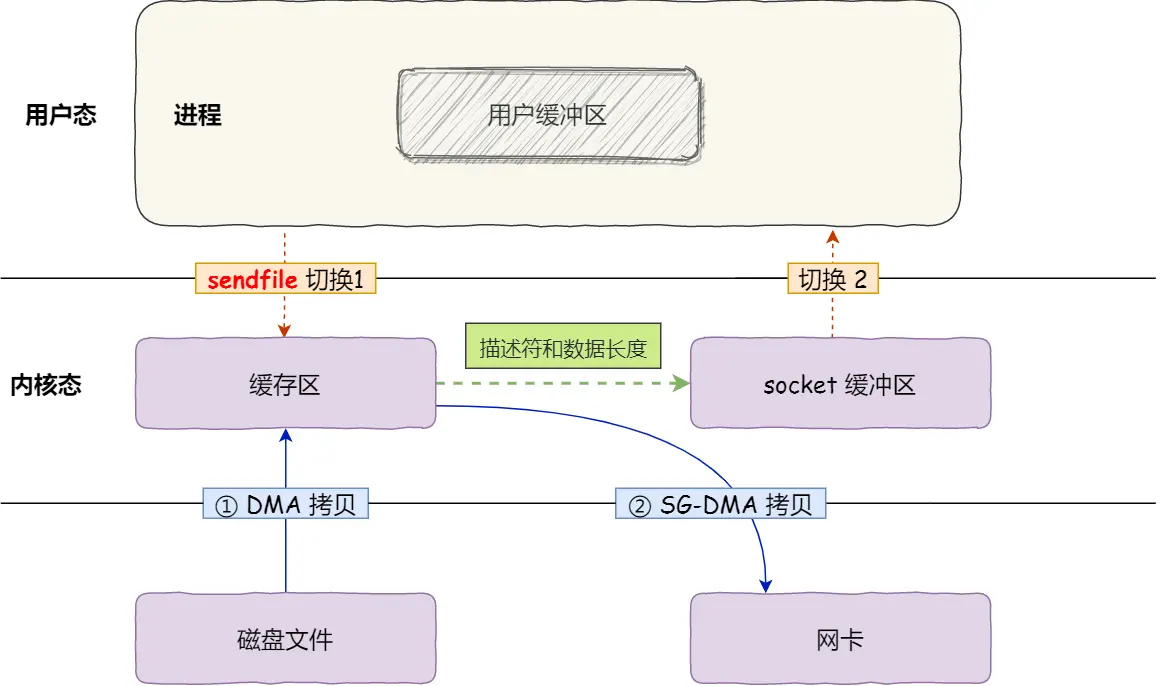

如果网卡支持 SG-DMA（The Scatter-Gather Direct Memory Access）技术（和普通的 DMA 有所不同），我们可以进一步减少通过 CPU 把内核缓冲区里的数据拷贝到 socket 缓冲区的过程。

这就是所谓的零拷贝（Zero-copy）技术，因为我们没有在内存层面去拷贝数据，也就是说全程没有通过 CPU 来搬运数据，所有的数据都是通过 DMA 来进行传输的。。

零拷贝技术的文件传输方式相比传统文件传输的方式，减少了 2 次上下文切换和数据拷贝次数，只需要 2 次上下文切换和数据拷贝次数，就可以完成文件的传输，而且 2 次的数据拷贝过程，都不需要通过 CPU，2 次都是由 DMA 来搬运。

ngxin kafka都是使用了零拷贝技术

大文件的传输不应该使用 PageCache，因为可能由于 PageCache 被大文件占据，而导致「热点」小文件无法利用到 PageCache。

于是，在高并发的场景下，针对大文件的传输的方式，应该使用「异步 I/O + 直接 I/O」来替代零拷贝技术。

直接 I/O 应用场景常见的两种：

应用程序已经实现了磁盘数据的缓存，那么可以不需要 PageCache 再次缓存，减少额外的性能损耗。在 MySQL 数据库中，可以通过参数设置开启直接 I/O，默认是不开启；
传输大文件的时候，由于大文件难以命中 PageCache 缓存，而且会占满 PageCache 导致「热点」文件无法充分利用缓存，从而增大了性能开销，因此，这时应该使用直接 I/O。

另外，由于直接 I/O 绕过了 PageCache，就无法享受内核的这两点的优化：

内核的 I/O 调度算法会缓存尽可能多的 I/O 请求在 PageCache 中，最后「合并」成一个更大的 I/O 请求再发给磁盘，这样做是为了减少磁盘的寻址操作；
内核也会「预读」后续的 I/O 请求放在 PageCache 中，一样是为了减少对磁盘的操作；

于是，传输大文件的时候，使用「异步 I/O + 直接 I/O」了，就可以无阻塞地读取文件了。

所以，传输文件的时候，我们要根据文件的大小来使用不同的方式：

传输大文件的时候，使用「异步 I/O + 直接 I/O」；
传输小文件的时候，则使用「零拷贝技术」；

在 nginx 中，我们可以用如下配置，来根据文件的大小来使用不同的方式：

location /video/ { sendfile on; aio on; directio 1024m; }

当文件大小大于 directio 值后，使用「异步 I/O + 直接 I/O」，否则使用「零拷贝技术」。
