TPC可靠传输
HTTP 是基于 TCP 协议传输的，所以在这我们先了解下 TCP 协议。
源端口号和目标端口号是不可少的，如果没有这两个端口号，数据就不知道应该发给哪个应用。
接下来有包的序号，这个是为了解决包乱序的问题。
还有应该有的是确认号，目的是确认发出去对方是否有收到。如果没有收到就应该重新发送，直到送达，这个是为了解决丢包的问题。
接下来还有一些状态位。例如 SYN 是发起一个连接，ACK 是回复，RST 是重新连接，FIN 是结束连接等。TCP 是面向连接的，因而双方要维护连接的状态，这些带状态位的包的发送，会引起双方的状态变更。
还有一个重要的就是窗口大小。TCP 要做流量控制，通信双方各声明一个窗口（缓存大小），标识自己当前能够的处理能力，别发送的太快，撑死我，也别发的太慢，饿死我。
除了做流量控制以外，TCP还会做拥塞控制
TCP 传输数据之前，要先三次握手建立连接
远程定位 —— IP
TCP 模块在执行连接、收发、断开等各阶段操作时，都需要委托 IP 模块将数据封装成网络包发送给通信对象。
在 IP 协议里面需要有源地址 IP 和 目标地址 IP：
源地址IP，即是客户端输出的 IP 地址；
目标地址，即通过 DNS 域名解析得到的 Web 服务器 IP。
因为 HTTP 是经过 TCP 传输的，所以在 IP 包头的协议号，要填写为 06（十六进制），表示协议为 TCP。
当存在多个网卡时，在填写源地址 IP 时，就需要判断到底应该填写哪个地址。这个判断相当于在多块网卡中判断应该使用哪个一块网卡来发送包。

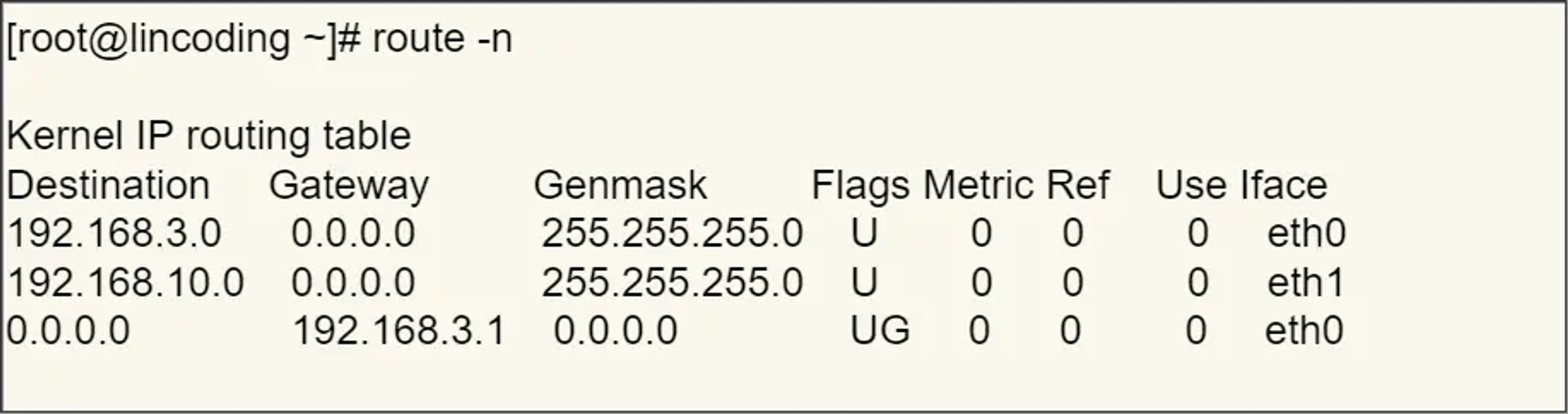

这个时候就需要根据路由表规则，来判断哪一个网卡作为源地址 IP。
假如目标地址：192.168.10.200
首先先和第一条目的子网掩码（
Genmask）进行 与运算，得到结果为192.168.10.0，但是第一个条目的Destination是192.168.3.0，两者不一致所以匹配失败。再与第二条目的子网掩码进行 与运算，得到的结果为
192.168.10.0，与第二条目的Destination 192.168.10.0匹配成功，所以将使用eth1网卡的 IP 地址作为 IP 包头的源地址。
那么假设 Web 服务器的目标地址是 10.100.20.100，那么依然依照上面的路由表规则判断，判断后的结果是和第三条目匹配。
第三条目比较特殊，它目标地址和子网掩码都是 0.0.0.0，这表示默认网关，如果其他所有条目都无法匹配，就会自动匹配这一行。并且后续就把包发给路由器，Gateway 即是路由器的 IP 地址。
两点传输 —— MAC
MAC 头部是以太网使用的头部，它包含了接收方和发送方的 MAC 地址等信息。
在 MAC 包头里需要发送方 MAC 地址和接收方目标 MAC 地址，用于两点之间的传输。
一般在 TCP/IP 通信里，MAC 包头的协议类型只使用：
0800： IP 协议0806： ARP 协议
发送方的 MAC 地址获取就比较简单了，MAC 地址是在网卡生产时写入到 ROM 里的，只要将这个值读取出来写入到 MAC 头部就可以了。
接收方的 MAC 地址就有点复杂了，只要告诉以太网对方的 MAC 的地址，以太网就会帮我们把包发送过去，那么很显然这里应该填写对方的 MAC 地址。
所以先得搞清楚应该把包发给谁，这个只要查一下路由表就知道了。在路由表中找到相匹配的条目，然后把包发给 Gateway 列中的 IP 地址就可以了。
不知道对方 MAC 地址？此时就需要 ARP 协议帮我们找到路由器的 MAC 地址。
ARP 协议会在以太网中以广播的形式，对以太网所有的设备喊出：“这个 IP 地址是谁的？请把你的 MAC 地址告诉我”。
然后就会有人回答：“这个 IP 地址是我的，我的 MAC 地址是 XXXX”。
如果对方和自己处于同一个子网中，那么通过上面的操作就可以得到对方的 MAC 地址。然后，我们将这个 MAC 地址写入 MAC 头部，MAC 头部就完成了。
后续操作系统会把本次查询结果放到一块叫做 ARP 缓存的内存空间留着以后用，不过缓存的时间就几分钟。
也就是说，在发包时：
先查询 ARP 缓存，如果其中已经保存了对方的 MAC 地址，就不需要发送 ARP 查询，直接使用 ARP 缓存中的地址。
而当 ARP 缓存中不存在对方 MAC 地址时，则发送 ARP 广播查询。
出口-网卡
网络包只是存放在内存中的一串二进制数字信息，没有办法直接发送给对方。因此，我们需要将数字信息转换为电信号，才能在网线上传输，也就是说，这才是真正的数据发送过程。
负责执行这一操作的是网卡，要控制网卡还需要靠网卡驱动程序。
网卡驱动获取网络包之后，会将其复制到网卡内的缓存区中，接着会在其开头加上报头和起始帧分界符，在末尾加上用于检测错误的帧校验序列。
起始帧分界符是一个用来表示包起始位置的标记
末尾的
FCS（帧校验序列）用来检查包传输过程是否有损坏
最后网卡会将包转为电信号，通过网线发送出去。
送别者 —— 交换机
交换机的设计是将网络包原样转发到目的地。交换机工作在 MAC 层，也称为二层网络设备。
首先，电信号到达网线接口，交换机里的模块进行接收，接下来交换机里的模块将电信号转换为数字信号。
然后通过包末尾的 FCS 校验错误，如果没问题则放到缓冲区。这部分操作基本和计算机的网卡相同，但交换机的工作方式和网卡不同。
计算机的网卡本身具有 MAC 地址，并通过核对收到的包的接收方 MAC 地址判断是不是发给自己的，如果不是发给自己的则丢弃；相对地，交换机的端口不核对接收方 MAC 地址，而是直接接收所有的包并存放到缓冲区中。因此，和网卡不同，交换机的端口不具有 MAC 地址。
将包存入缓冲区后，接下来需要查询一下这个包的接收方 MAC 地址是否已经在 MAC 地址表中有记录了。
交换机的 MAC 地址表主要包含两个信息：
一个是设备的 MAC 地址，
另一个是该设备连接在交换机的哪个端口上。
如果收到的包的接收方 MAC 地址为 00-02-B3-1C-9C-F9，则与图中表中的第 3 行匹配，根据端口列的信息，可知这个地址位于 3 号端口上，然后就可以通过交换电路将包发送到相应的端口了。
所以，交换机根据 MAC 地址表查找 MAC 地址，然后将信号发送到相应的端口。
地址表中找不到指定的 MAC 地址。这可能是因为具有该地址的设备还没有向交换机发送过包，或者这个设备一段时间没有工作导致地址被从地址表中删除了。
这种情况下，交换机无法判断应该把包转发到哪个端口，只能将包转发到除了源端口之外的所有端口上，无论该设备连接在哪个端口上都能收到这个包。
这样做不会产生什么问题，因为以太网的设计本来就是将包发送到整个网络的，然后只有相应的接收者才接收包，而其他设备则会忽略这个包。
出境大门 —— 路由器
网络包经过交换机之后，现在到达了路由器，并在此被转发到下一个路由器或目标设备。
这一步转发的工作原理和交换机类似，也是通过查表判断包转发的目标。
不过在具体的操作过程上，路由器和交换机是有区别的。
因为路由器是基于 IP 设计的，俗称三层网络设备，路由器的各个端口都具有 MAC 地址和 IP 地址；
而交换机是基于以太网设计的，俗称二层网络设备，交换机的端口不具有 MAC 地址。
路由器的端口具有 MAC 地址，因此它就能够成为以太网的发送方和接收方；同时还具有 IP 地址，从这个意义上来说，它和计算机的网卡是一样的。
当转发包时，首先路由器端口会接收发给自己的以太网包，然后路由表查询转发目标，再由相应的端口作为发送方将以太网包发送出去。
首先，电信号到达网线接口部分，路由器中的模块会将电信号转成数字信号，然后通过包末尾的 FCS 进行错误校验。
如果没问题则检查 MAC 头部中的接收方 MAC 地址，看看是不是发给自己的包，如果是就放到接收缓冲区中，否则就丢弃这个包。
总的来说，路由器的端口都具有 MAC 地址，只接收与自身地址匹配的包，遇到不匹配的包则直接丢弃。
完成包接收操作之后，路由器就会去掉包开头的 MAC 头部。
MAC 头部的作用就是将包送达路由器，其中的接收方 MAC 地址就是路由器端口的 MAC 地址。因此，当包到达路由器之后，MAC 头部的任务就完成了，于是 MAC 头部就会被丢弃。
接下来，路由器会根据 MAC 头部后方的 IP 头部中的内容进行包的转发操作。
转发操作分为几个阶段，首先是查询路由表判断转发目标。

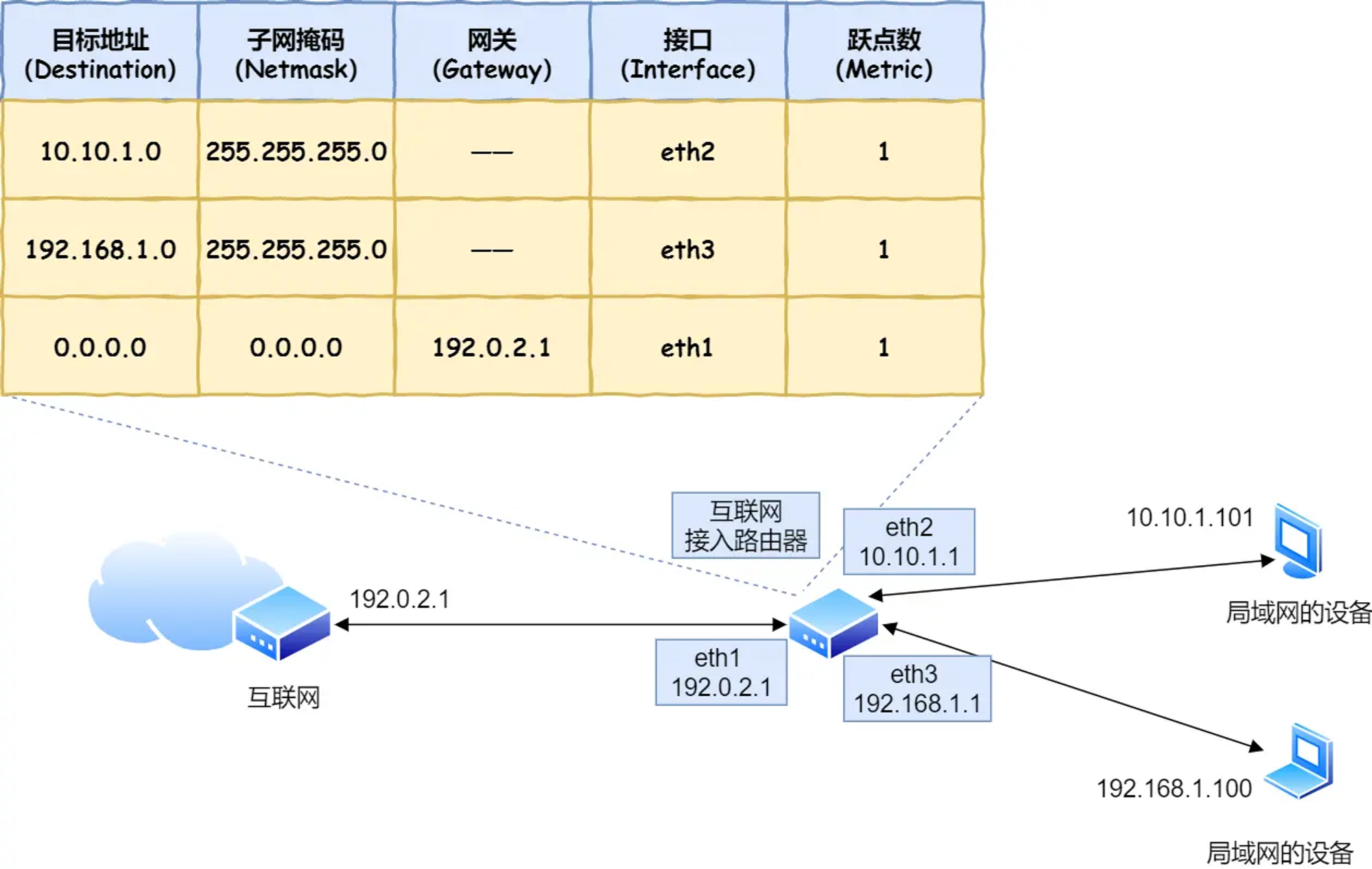

假设地址为 10.10.1.101 的计算机要向地址为 192.168.1.100 的服务器发送一个包，这个包先到达图中的路由器。
判断转发目标的第一步，就是根据包的接收方 IP 地址查询路由表中的目标地址栏，以找到相匹配的记录。
路由匹配和前面讲的一样，每个条目的子网掩码和 192.168.1.100 IP 做 & 与运算后，得到的结果与对应条目的目标地址进行匹配，如果匹配就会作为候选转发目标，如果不匹配就继续与下个条目进行路由匹配。
如第二条目的子网掩码 255.255.255.0 与 192.168.1.100 IP 做 & 与运算后，得到结果是 192.168.1.0 ，这与第二条目的目标地址 192.168.1.0 匹配，该第二条目记录就会被作为转发目标。
实在找不到匹配路由时，就会选择默认路由，路由表中子网掩码为 0.0.0.0 的记录表示「默认路由」。
接下来就会进入包的发送操作。
首先，我们需要根据路由表的网关列判断对方的地址。
如果网关是一个 IP 地址，则这个IP 地址就是我们要转发到的目标地址，还未抵达终点，还需继续需要路由器转发。
如果网关为空，则 IP 头部中的接收方 IP 地址就是要转发到的目标地址，也是就终于找到 IP 包头里的目标地址了，说明已抵达终点。
知道对方的 IP 地址之后，接下来需要通过 ARP 协议根据 IP 地址查询 MAC 地址，并将查询的结果作为接收方 MAC 地址。
路由器也有 ARP 缓存，因此首先会在 ARP 缓存中查询，如果找不到则发送 ARP 查询请求。
接下来是发送方 MAC 地址字段，这里填写输出端口的 MAC 地址。还有一个以太类型字段，填写 0800 （十六进制）表示 IP 协议。
网络包完成后，接下来会将其转换成电信号并通过端口发送出去。这一步的工作过程和计算机也是相同的。
发送出去的网络包会通过交换机到达下一个路由器。由于接收方 MAC 地址就是下一个路由器的地址，所以交换机会根据这一地址将包传输到下一个路由器。
接下来，下一个路由器会将包转发给再下一个路由器，经过层层转发之后，网络包就到达了最终的目的地。
不知你发现了没有，在网络包传输的过程中，源 IP 和目标 IP 始终是不会变的，一直变化的是 MAC 地址，因为需要 MAC 地址在以太网内进行两个设备之间的包传输。
路由器和交换机的区别 交换机：用于在同一个局域网（LAN）内部连接多个设备。交换机通过交换表（MAC地址表）记录网络中各个设备的MAC地址，并根据这些地址来转发数据帧。工作在数据链路层 用于连接不同的网络，并在这些网络之间转发数据包。路由器通过路由表记录网络拓扑信息，并根据这些信息来决定数据包的转发路径。工作在网络层
假设地址为
10.10.1.101的计算机要向地址为192.168.1.100的服务器发送一个包，这个包先到达图中的路由器。判断转发目标的第一步，就是根据包的接收方 IP 地址查询路由表中的目标地址栏，以找到相匹配的记录。
路由匹配和前面讲的一样，每个条目的子网掩码和
192.168.1.100IP 做 & 与运算后，得到的结果与对应条目的目标地址进行匹配，如果匹配就会作为候选转发目标，如果不匹配就继续与下个条目进行路由匹配。如第二条目的子网掩码
255.255.255.0与192.168.1.100IP 做 & 与运算后，得到结果是192.168.1.0，这与第二条目的目标地址192.168.1.0匹配，该第二条目记录就会被作为转发目标。实在找不到匹配路由时，就会选择默认路由，路由表中子网掩码为
0.0.0.0的记录表示「默认路由」。双向数据传输
从交换机到路由器：
• 当局域网（LAN）内的设备需要与外部网络（如互联网）通信时，数据帧会首先通过交换机传输到路由器。交换机会根据其MAC地址表将数据帧转发到连接路由器的端口。
• 路由器接收到这些数据帧后，会根据路由表和网络地址转换（NAT）规则，将数据包转发到目标网络（例如互联网）。
从路由器到交换机：
• 当来自外部网络（如互联网）的数据包需要传输到局域网内的设备时，数据包会首先到达路由器。路由器会根据路由表和NAT规则，确定数据包的目标IP地址。
• 路由器然后将这些数据包封装成数据帧，通过连接交换机的端口发送出去。交换机会根据其MAC地址表，将数据帧转发到目标设备。

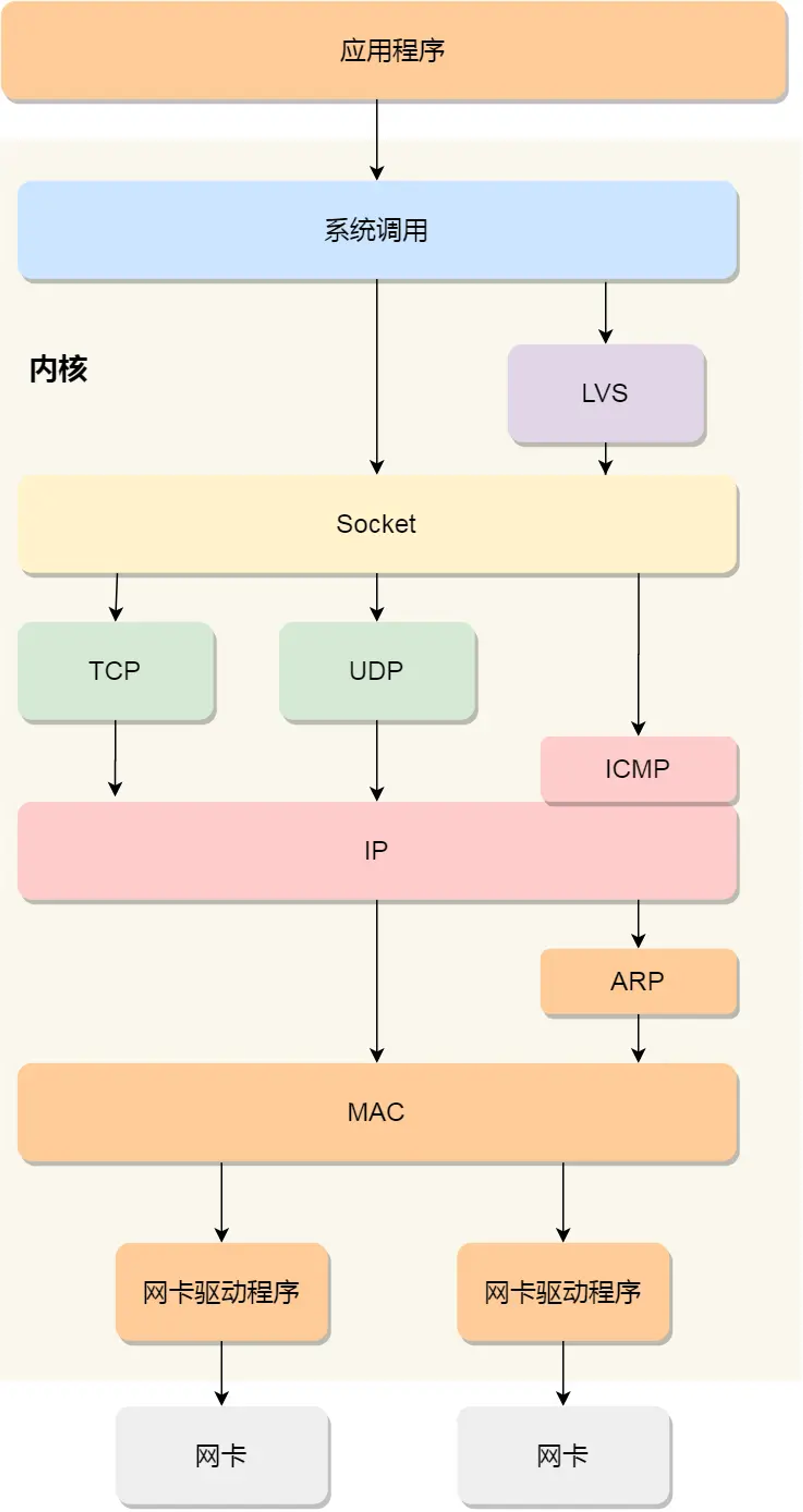

Linux系统的网络模型
应用程序需要通过系统调用，来跟 Socket 层进行数据交互；
Socket 层的下面就是传输层、网络层和网络接口层；
最下面的一层，则是网卡驱动程序和硬件网卡设备；

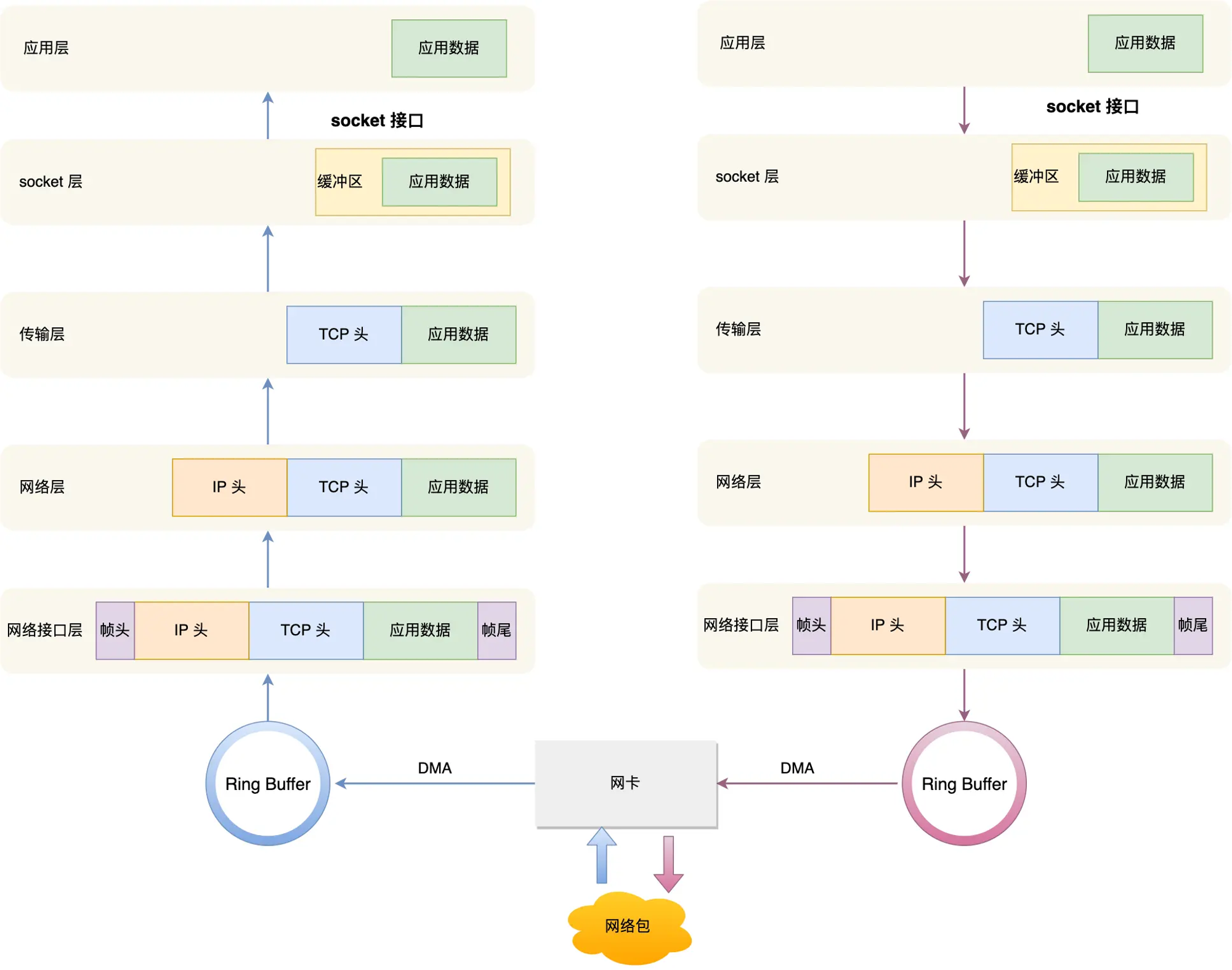

当网卡接收到一个网络包后，会通过 DMA 技术，将网络包写入到指定的内存地址，也就是写入到 Ring Buffer ，这个是一个环形缓冲区，接着就会告诉操作系统这个网络包已经到达。触发中断，也就是每当网卡收到一个网络包，就触发一个中断告诉操作系统
但是，这存在一个问题，在高性能网络场景下，网络包的数量会非常多，那么就会触发非常多的中断，要知道当 CPU 收到了中断，就会停下手里的事情，而去处理这些网络包，处理完毕后，才会回去继续其他事情，那么频繁地触发中断，则会导致 CPU 一直没完没了的处理中断，而导致其他任务可能无法继续前进，从而影响系统的整体效率
Linux 内核在 2.6 版本中引入了 NAPI 机制，它是混合「中断和轮询」的方式来接收网络包，它的核心概念就是不采用中断的方式读取数据，而是首先采用中断唤醒数据接收的服务程序，然后 poll 的方法来轮询数据。
硬件中断处理函数会做如下的事情：
需要先「暂时屏蔽中断」，表示已经知道内存中有数据了，告诉网卡下次再收到数据包直接写内存就可以了，不要再通知 CPU 了，这样可以提高效率，避免 CPU 不停的被中断。
接着，发起「软中断」，然后恢复刚才屏蔽的中断。
内核中的 ksoftirqd 线程专门负责软中断的处理，当 ksoftirqd 内核线程收到软中断后，就会来轮询处理数据。
ksoftirqd 线程会从 Ring Buffer 中获取一个数据帧，用 sk_buff 表示，从而可以作为一个网络包交给网络协议栈进行逐层处理。
首先，会先进入到网络接口层，在这一层会检查报文的合法性，如果不合法则丢弃，合法则会找出该网络包的上层协议的类型，比如是 IPv4，还是 IPv6，接着再去掉帧头和帧尾，然后交给网络层。
到了网络层，则取出 IP 包，判断网络包下一步的走向，比如是交给上层处理还是转发出去。当确认这个网络包要发送给本机后，就会从 IP 头里看看上一层协议的类型是 TCP 还是 UDP，接着去掉 IP 头，然后交给传输层。
传输层取出 TCP 头或 UDP 头，根据四元组「源 IP、源端口、目的 IP、目的端口」 作为标识，找出对应的 Socket，并把数据放到 Socket 的接收缓冲区。
最后，应用层程序调用 Socket 接口，将内核的 Socket 接收缓冲区的数据「拷贝」到应用层的缓冲区，然后唤醒用户进程。
发送网络包的流程正好和接收流程相反。
首先，应用程序会调用 Socket 发送数据包的接口，由于这个是系统调用，所以会从用户态陷入到内核态中的 Socket 层，内核会申请一个内核态的 sk_buff 内存，将用户待发送的数据拷贝到 sk_buff 内存，并将其加入到发送缓冲区。
接下来，网络协议栈从 Socket 发送缓冲区中取出 sk_buff，并按照 TCP/IP 协议栈从上到下逐层处理。
如果使用的是 TCP 传输协议发送数据，那么先拷贝一个新的 sk_buff 副本 ，这是因为 sk_buff 后续在调用网络层，最后到达网卡发送完成的时候，这个 sk_buff 会被释放掉。而 TCP 协议是支持丢失重传的，在收到对方的 ACK 之前，这个 sk_buff 不能被删除。所以内核的做法就是每次调用网卡发送的时候，实际上传递出去的是 sk_buff 的一个拷贝，等收到 ACK 再真正删除。
接着，对 sk_buff 填充 TCP 头。这里提一下，sk_buff 可以表示各个层的数据包，在应用层数据包叫 data，在 TCP 层我们称为 segment，在 IP 层我们叫 packet，在数据链路层称为 frame。
为什么全部数据包只用一个结构体来描述呢？协议栈采用的是分层结构，上层向下层传递数据时需要增加包头，下层向上层数据时又需要去掉包头，如果每一层都用一个结构体，那在层之间传递数据的时候，就要发生多次拷贝，这将大大降低 CPU 效率。
于是，为了在层级之间传递数据时，不发生拷贝，只用 sk_buff 一个结构体来描述所有的网络包，那它是如何做到的呢？是通过调整 sk_buff 中 data 的指针，比如：
当接收报文时，从网卡驱动开始，通过协议栈层层往上传送数据报，通过增加 skb->data 的值，来逐步剥离协议首部。
当要发送报文时，创建 sk_buff 结构体，数据缓存区的头部预留足够的空间，用来填充各层首部，在经过各下层协议时，通过减少 skb->data 的值来增加协议首部。
然后交给网络层，在网络层里会做这些工作：选取路由（确认下一跳的 IP）、填充 IP 头、netfilter 过滤、对超过 MTU 大小的数据包进行分片。处理完这些工作后会交给网络接口层处理。
网络接口层会通过 ARP 协议获得下一跳的 MAC 地址，然后对 sk_buff 填充帧头和帧尾，接着将 sk_buff 放到网卡的发送队列中。
这一些工作准备好后，会触发「软中断」告诉网卡驱动程序，这里有新的网络包需要发送，驱动程序会从发送队列中读取 sk_buff，将这个 sk_buff 挂到 RingBuffer 中，接着将 sk_buff 数据映射到网卡可访问的内存 DMA 区域，最后触发真实的发送。
当数据发送完成以后，其实工作并没有结束，因为内存还没有清理。当发送完成的时候，网卡设备会触发一个硬中断来释放内存，主要是释放 sk_buff 内存和清理 RingBuffer 内存。
最后，当收到这个 TCP 报文的 ACK 应答时，传输层就会释放原始的 sk_buff 。
发送网络数据的时候，涉及几次内存拷贝操作？
第一次，调用发送数据的系统调用的时候，内核会申请一个内核态的 sk_buff 内存，将用户待发送的数据拷贝到 sk_buff 内存，并将其加入到发送缓冲区。
第二次，在使用 TCP 传输协议的情况下，从传输层进入网络层的时候，每一个 sk_buff 都会被克隆一个新的副本出来。副本 sk_buff 会被送往网络层，等它发送完的时候就会释放掉，然后原始的 sk_buff 还保留在传输层，目的是为了实现 TCP 的可靠传输，等收到这个数据包的 ACK 时，才会释放原始的 sk_buff 。
第三次，当 IP 层发现 sk_buff 大于 MTU 时才需要进行。会再申请额外的 sk_buff，并将原来的 sk_buff 拷贝为多个小的 sk_buff。
