计算机网络：TCP/IP基础篇（一）

TCP/IP模型 应用层 ：比如 HTTP、FTP、Telnet、DNS、SMTP等 传输层：为应用层提供网络支持 TCP 和 UDP，TCP是分段的(Segment)，但是一台设备上可能会有很多应用在接收或者传输数据，因此需要用一个编号将应用区分开来，这个编号就是端口 网络层：网络层最常使用的是

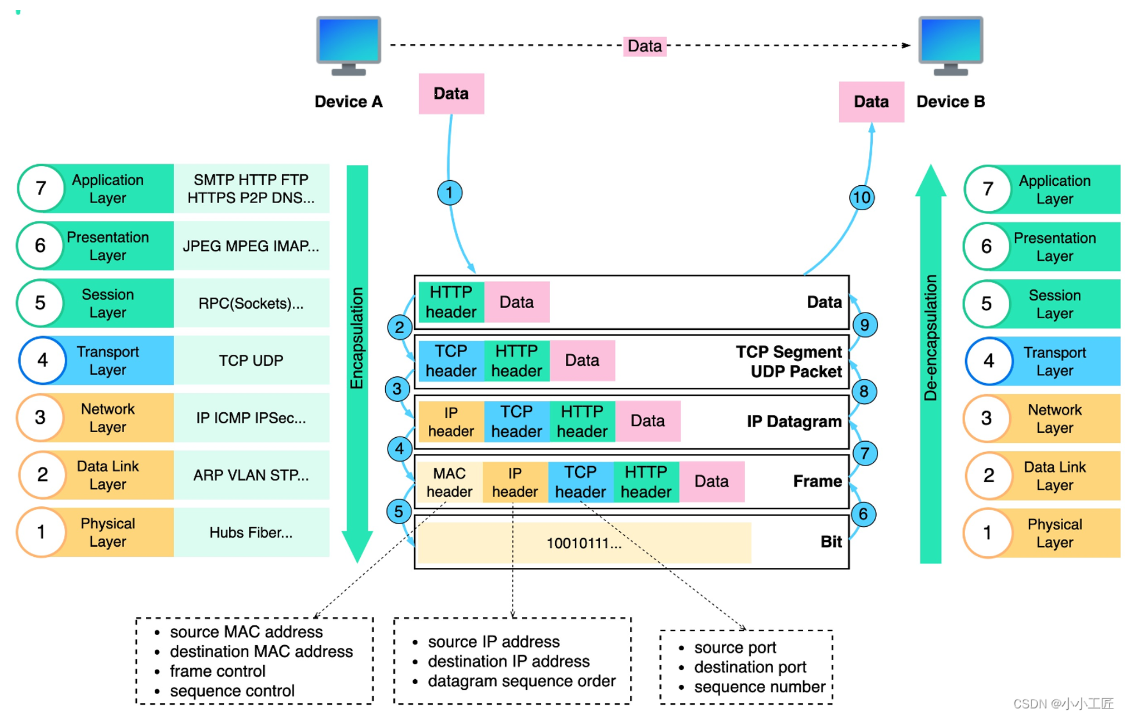

TCP/IP模型

应用层 ：比如 HTTP、FTP、Telnet、DNS、SMTP等

传输层：为应用层提供网络支持 TCP 和 UDP，TCP是分段的(Segment)，但是一台设备上可能会有很多应用在接收或者传输数据，因此需要用一个编号将应用区分开来，这个编号就是端口

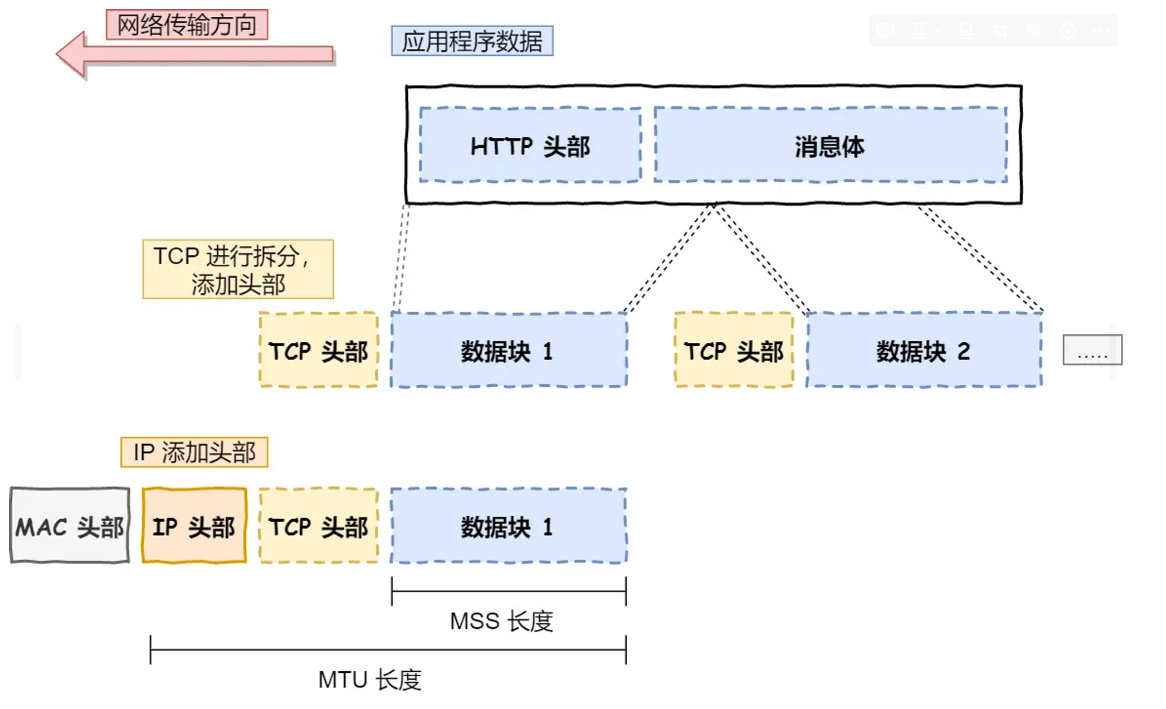

网络层：网络层最常使用的是 IP 协议（Internet Protocol），IP 协议会将传输层的报文作为数据部分，再加上 IP 包头组装成 IP 报文，如果 IP 报文大小超过 MTU（以太网中一般为 1500 字节）就会再次进行分片，得到一个即将发送到网络的 IP 报文。

网络层负责将数据从一个设备传输到另一个设备，世界上那么多设备，又该如何找到对方呢？因此，网络层需要有区分设备的编号。

我们一般用 IP 地址给设备进行编号，对于 IPv4 协议， IP 地址共 32 位，分成了四段（比如，192.168.100.1），每段是 8 位。只有一个单纯的 IP 地址虽然做到了区分设备，但是寻址起来就特别麻烦，全世界那么多台设备，难道一个一个去匹配？这显然不科学。

因此，需要将 IP 地址分成两种意义：

  • 一个是网络号，负责标识该 IP 地址是属于哪个「子网」的；

  • 一个是主机号，负责标识同一「子网」下的不同主机；

怎么分的呢？这需要配合子网掩码才能算出 IP 地址 的网络号和主机号。

知道了子网掩码，该怎么计算出网络地址和主机地址呢？

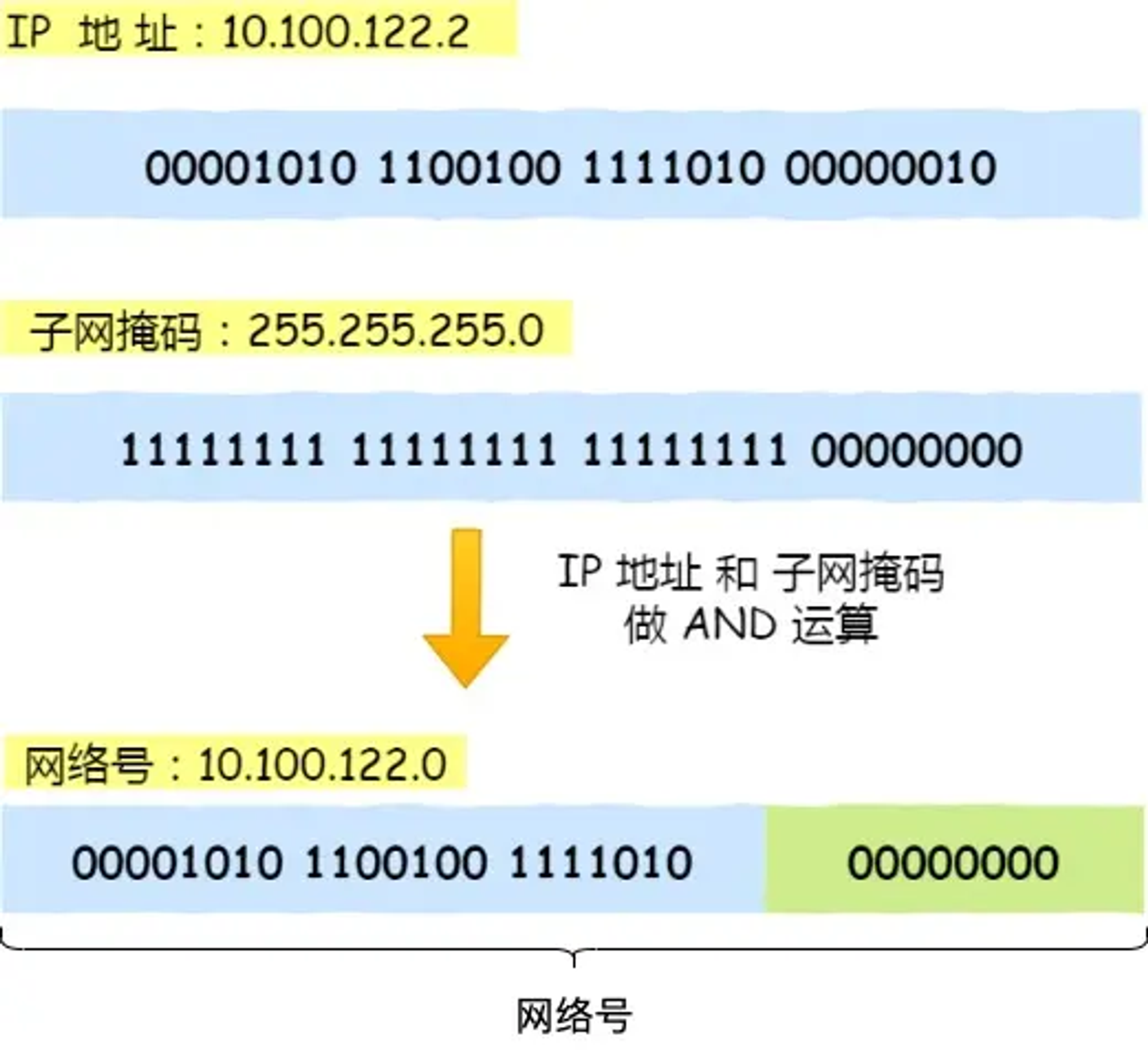

举个例子，比如 10.100.122.0/24，后面的/24表示就是 255.255.255.0 子网掩码，255.255.255.0 二进制是「11111111-11111111-11111111-00000000」， 24 个1，为了简化子网掩码的表示，用/24代替255.255.255.0。

将 10.100.122.2 和 255.255.255.0 进行按位与运算，就可以得到网络号

将 255.255.255.0 取反后与IP地址进行进行按位与运算，就可以得到主机号。

在寻址的过程中，先匹配到相同的网络号（表示要找到同一个子网），才会去找对应的主机。

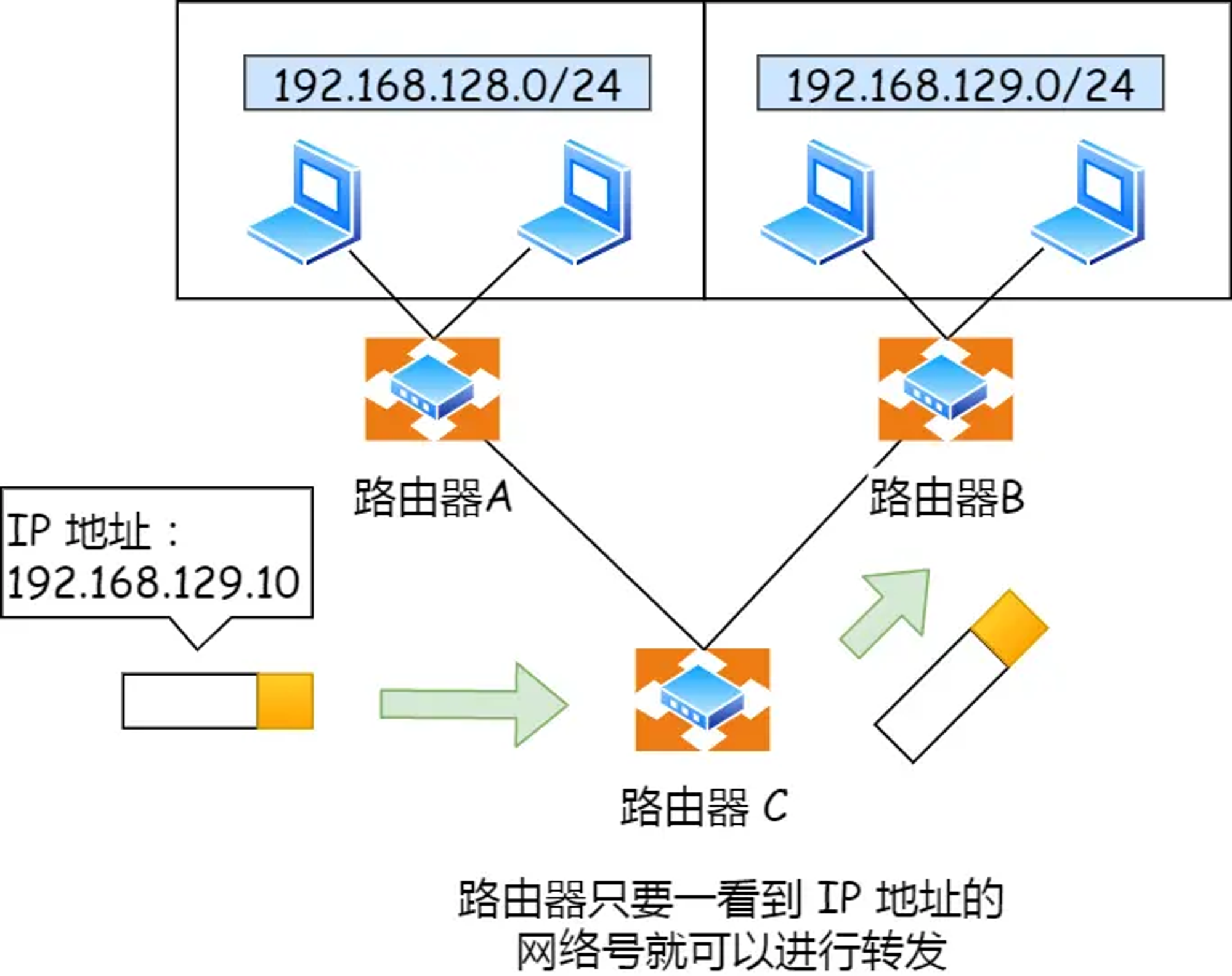

IP 协议还有另一个重要的能力就是路由。实际场景中，两台设备并不是用一条网线连接起来的，而是通过很多网关、路由器、交换机等众多网络设备连接起来的，那么就会形成很多条网络的路径，因此当数据包到达一个网络节点，就需要通过路由算法决定下一步走哪条路径，路由器寻址工作中，就是要找到目标地址的子网，找到后进而把数据包转发给对应的网络内

网络接口层(数据链路层)

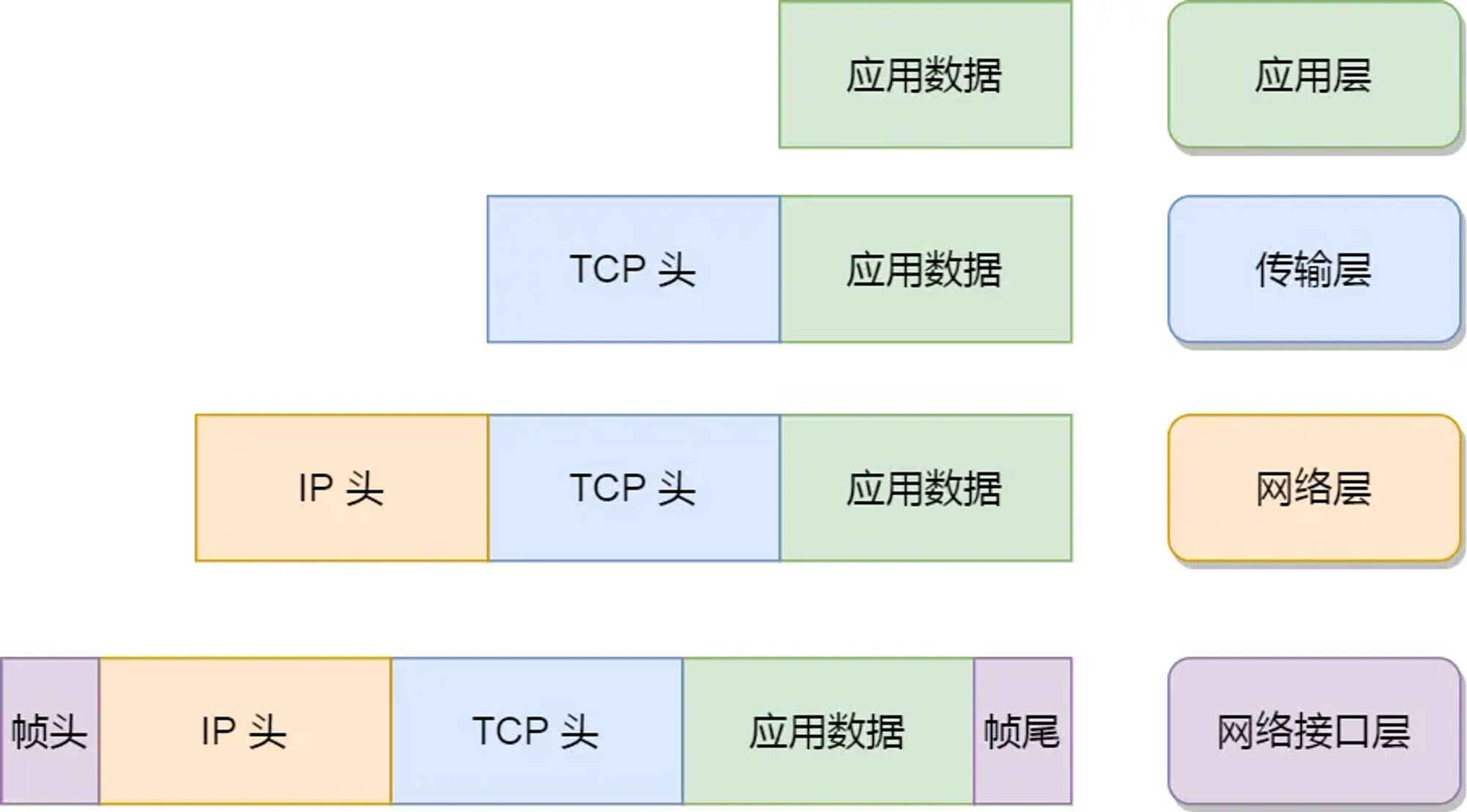

生成了 IP 头部之后，接下来要交给网络接口层（Link Layer）在 IP 头部的前面加上 MAC 头部，并封装成**数据帧（Data frame）**发送到网络上。

IP 头部中的接收方 IP 地址表示网络包的目的地，通过这个地址我们就可以判断要将包发到哪里，但在以太网的世界中，这个思路是行不通的。

什么是以太网呢？电脑上的以太网接口，Wi-Fi接口，以太网交换机、路由器上的千兆，万兆以太网口，还有网线，它们都是以太网的组成部分。以太网就是一种在「局域网」内，把附近的设备连接起来，使它们之间可以进行通讯的技术。

以太网在判断网络包目的地时和 IP 的方式不同，因此必须采用相匹配的方式才能在以太网中将包发往目的地，而 MAC 头部就是干这个用的，所以，在以太网进行通讯要用到 MAC 地址。

MAC 头部是以太网使用的头部，它包含了接收方和发送方的 MAC 地址等信息，我们可以通过 ARP 协议获取对方的 MAC 地址。

所以说，网络接口层主要为网络层提供「链路级别」传输的服务，负责在以太网、WiFi 这样的底层网络上发送原始数据包，工作在网卡这个层次，使用 MAC 地址来标识网络上的设备。

「当键入网址后，到网页显示，其间发生了什么」

1. url解析

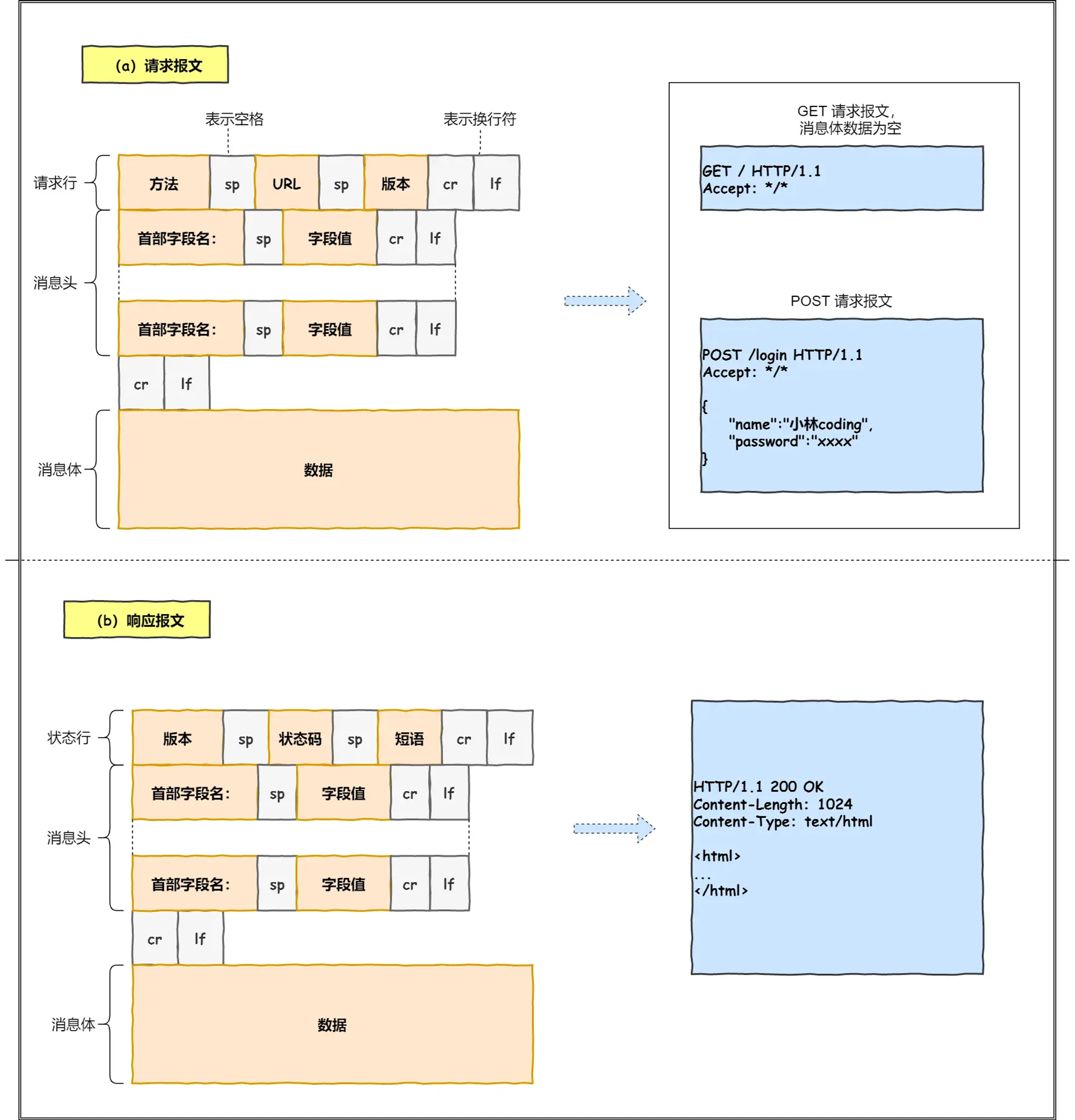

输入url解析出要访问的web服务器和文件名，根据此生成http请求，请求报文：

2. 查询服务器域名对应的IP地址-DNS

域名的层级关系类似一个树状结构：

  • 根 DNS 服务器（.）

  • 顶级域 DNS 服务器（.com）

  • 权威 DNS 服务器（server.com）

根域的 DNS 服务器信息保存在互联网中所有的 DNS 服务器中。

这样一来，任何 DNS 服务器就都可以找到并访问根域 DNS 服务器了。

因此，客户端只要能够找到任意一台 DNS 服务器，就可以通过它找到根域 DNS 服务器，然后再一路顺藤摸瓜找到位于下层的某台目标 DNS 服务器。

域名解析流程：

  1. 客户端首先会发出一个 DNS 请求，问 www.server.com 的 IP 是啥，并发给本地 DNS 服务器（也就是客户端的 TCP/IP 设置中填写的 DNS 服务器地址）。

    1. 本地域名服务器收到客户端的请求后，如果缓存里的表格能找到 www.server.com，则它直接返回 IP 地址。如果没有，本地 DNS 会去问它的根域名服务器：“老大， 能告诉我 www.server.com 的 IP 地址吗？” 根域名服务器是最高层次的，它不直接用于域名解析，但能指明一条道路。

  2. 根 DNS 收到来自本地 DNS 的请求后，发现后置是 .com，说：“www.server.com 这个域名归 .com 区域管理”，我给你 .com 顶级域名服务器地址给你，你去问问它吧。”

  3. 本地 DNS 收到顶级域名服务器的地址后，发起请求问“老二， 你能告诉我 www.server.com 的 IP 地址吗？”

  4. 顶级域名服务器说：“我给你负责 www.server.com 区域的权威 DNS 服务器的地址，你去问它应该能问到”。

  5. 本地 DNS 于是转向问权威 DNS 服务器：“老三，www.server.com对应的IP是啥呀？” server.com 的权威 DNS 服务器，它是域名解析结果的原出处。为啥叫权威呢？就是我的域名我做主。

  6. 权威 DNS 服务器查询后将对应的 IP 地址 X.X.X.X 告诉本地 DNS。

  7. 本地 DNS 再将 IP 地址返回客户端，客户端和目标建立连接。

3. 应用程序委托协议栈工作

应用程序（浏览器）通过调用 Socket 库，来委托协议栈工作。协议栈的上半部分有两块，分别是负责收发数据的 TCP 和 UDP 协议，这两个传输协议会接受应用层的委托执行收发数据的操作。

协议栈的下面一半是用 IP 协议控制网络包收发操作，在互联网上传数据时，数据会被切分成一块块的网络包，而将网络包发送给对方的操作就是由 IP 负责的。

此外 IP 中还包括 ICMP 协议和 ARP 协议。

  • ICMP 用于告知网络包传送过程中产生的错误以及各种控制信息。

  • ARP 用于根据 IP 地址查询相应的以太网 MAC 地址。

IP 下面的网卡驱动程序负责控制网卡硬件，而最下面的网卡则负责完成实际的收发操作，也就是对网线中的信号执行发送和接收操作。
