Kubernetes Pod 是有生命周期的。它们可以被创建，而且销毁之后不会再启动。如果您使用 Deployment 来运行您的应用程序，则它可以动态创建和销毁 Pod。
每个 Pod 都有自己的 IP 地址，但是在 Deployment 中，在同一时刻运行的 Pod 集合可能与稍后运行该应用程序的 Pod 集合不同。
这导致了一个问题：如果一组 Pod（称为“后端”）为群集内的其他 Pod（称为“前端”）提供功能，那么前端如何找出并跟踪要连接的 IP 地址，以便前端可以使用工作量的后端部分？

Pod的生命是有限的，如果Pod重启，IP很有可能会发生变化。如果我们的服务都是将Pod的IP地址写死，Pod的IP变化时，后端其他服务也将会不可用。当然我们可以通过手动修改如nginx的反向代理配置来适应后端的服务IP改变，但K8S中的Service对象可以帮助我们自动完成这一功能。

在讨论 Kubernetes 网络连接的方式之前，非常值得与 Docker 中 “正常” 方式的网络进行对比。
默认情况下，Docker 使用私有主机网络连接，只能与同在一台机器上的容器进行通信。为了实现容器的跨节点通信，必须在机器自己的 IP 上为这些容器分配端口，为容器进行端口转发或者代理。
多个开发人员之间协调端口的使用很难做到规模化，那些难以控制的集群级别的问题，都会交由用户自己去处理。 Kubernetes 假设 Pod 可与其它 Pod 通信，不管它们在哪个主机上。我们给 Pod 分配属于自己的集群私有 IP 地址，所以没必要在 Pod 或映射到的容器的端口和主机端口之间显式地创建连接。这表明了在 Pod 内的容器都能够连接到本地的每个端口，集群中的所有 Pod 不需要通过 NAT 转换就能够互相看到。

定义Service

如果现在有一个暴露了8080端口的Pod，它被打上了app=the-nginx的标签，有两个副本：

apiVersion: apps/v1
kind: Deployment
metadata:
  name: just-a-nginx
spec:
  replicas: 2
  template:
    metadata:
      labels:
        app: the-nginx
    spec:
      containers:
      - name: the-nginx
        image: nginx
        ports:
        - containerPort: 8080

那么这Pod的两个副本会拥有两个不同的IP地址，在集群中的任何一个容器内都可以通过IP地址访问到这两个副本，但其本身并没有占用其所部署节点的端口，因此无法从外部访问到。

如果我们想从其他Pod（在集群内）通过80端口访问它，那就要创建一个Service将外部端口80映射到有标签app=the-nginx的Pod的8080端口：

apiVersion: v1
kind: Service
metadata:
  name: the-service
spec:
  selector:
    app: the-nginx
  ports:
    - protocol: TCP
      port: 80
      targetPort: 8080

上述配置创建一个名称为the-service的 Service 对象，它会将请求代理到使用 TCP 端口 8080，并且具有标签app=the-nginx的 Pod 上。Kubernetes为该服务分配一个IP地址（有时称为 "集群IP"），该IP地址由服务代理使用。服务选择算符的控制器不断扫描与其选择器匹配的Pod，然后将所有更新发布到也称为the-service的 Endpoint 对象。

查看Service

查看当前Namespace中的Service

$ kubectl  get svc
NAME               TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)          AGE
httpd-svc          NodePort    10.108.195.47   <none>        8080:30088/TCP   16h
kubernetes         ClusterIP   10.96.0.1       <none>        443/TCP          115d
mysql-production   ClusterIP   10.102.208.69   <none>        3306/TCP         14d
order              NodePort    10.99.99.88     <none>        8080:30080/TCP   17d

查看所有Namespace中的Service

$ kubectl  get svc --all-namespaces
NAMESPACE     NAME                   TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)                          AGE
blog          mysql                  ClusterIP   10.101.134.172   <none>        3306/TCP                         30d
blog          wordpress              NodePort    10.107.173.113   <none>        80:32255/TCP                     30d
default       httpd-svc              ClusterIP   10.108.195.47    <none>        8080/TCP                         3m
default       kubernetes             ClusterIP   10.96.0.1        <none>        443/TCP                          114d
default       mysql-production       ClusterIP   10.102.208.69    <none>        3306/TCP                         13d
default       order                  NodePort    10.99.99.88      <none>        8080:30080/TCP                   16d
kube-ops      jenkins2               NodePort    10.111.112.3     <none>        8080:30005/TCP,50000:30340/TCP   17d
kube-system   kube-dns               ClusterIP   10.96.0.10       <none>        53/UDP,53/TCP                    114d
kube-system   kubernetes-dashboard   NodePort    10.108.149.176   <none>        443:30002/TCP                    111d

Service分类

对一些应用（如前端）的某些部分，可能希望通过外部 Kubernetes 集群外部 IP 地址暴露 Service。

Kubernetes ServiceTypes 允许指定一个需要的类型的 Service，默认是 ClusterIP 类型。

ClusterIP

通过集群的内部 IP 暴露服务，选择该值，服务只能够在集群内部可以访问，这也是默认的ServiceType。

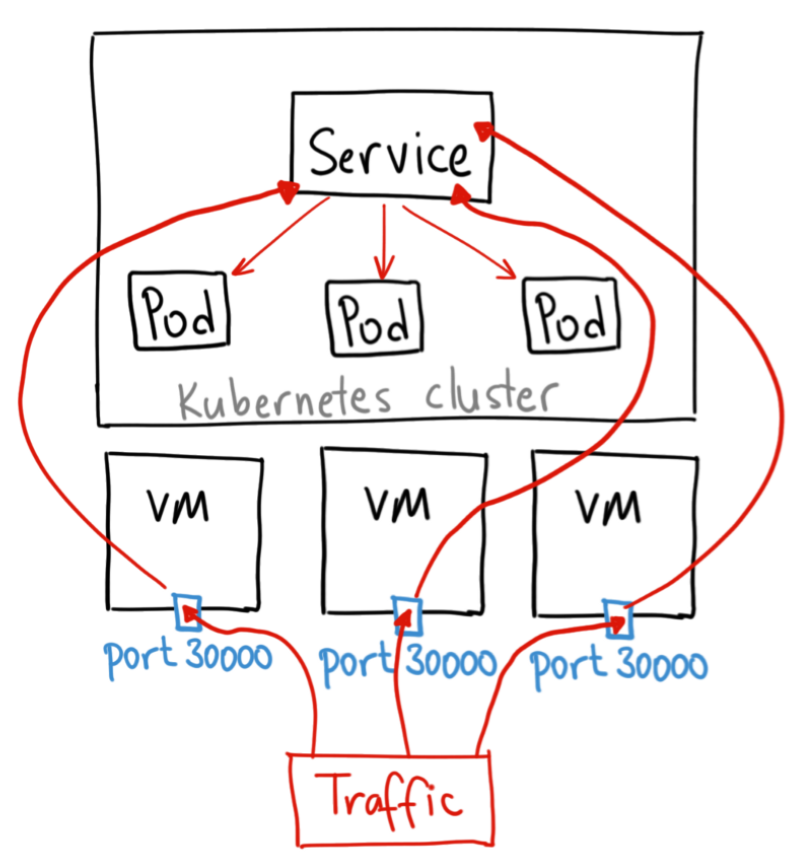

NodePort

通过每个 Node 节点上的 IP 和静态端口（NodePort）暴露服务。NodePort 服务会路由到 ClusterIP 服务，这个 ClusterIP 服务会自动创建。通过请求，可以从集群的外部访问一个 NodePort 服务。

例如，若要从集群外访问上面那个Pod，可以使用：

apiVersion: v1
kind: Service
metadata:
  name: the-service
spec:
  selector:
    app: the-nginx
  type: NodePort
  ports:
    - protocol: TCP
      port: 80
      targetPort: 8080
      nodePort: 80

1
2
3
4
5
6
7
8
9
10
11
12
13

如果将 type 字段设置为 NodePort，则 Kubernetes 控制平面将在 --service-node-port-range 标志指定的范围内分配端口（默认值：30000-32767）。每个节点将那个端口（每个节点上的相同端口号）代理到您的服务中。您的服务在其 .spec.ports[*].nodePort 字段中要求分配的端口。

如果您想指定特定的 IP 代理端口，则可以将 kube-proxy 中的 --nodeport-addresses 标志设置为特定的 IP 块。从 Kubernetes v1.10 开始支持此功能。
该标志采用逗号分隔的 IP 块列表（例如，10.0.0.0/8、192.0.2.0/25）来指定 kube-proxy 应该认为是此节点本地的 IP 地址范围。

将服务暴露给指定的外部IP

比如，我想让上面的Pod只能从指定外部IP访问：

apiVersion: v1
kind: Service
metadata:
  name: the-service
spec:
  selector:
    app: the-nginx
  type: NodePort
  ports:
    - protocol: TCP
      port: 80
      targetPort: 8080
  externalIPs:
    - 80.11.12.10 #只能从这个外部IP访问

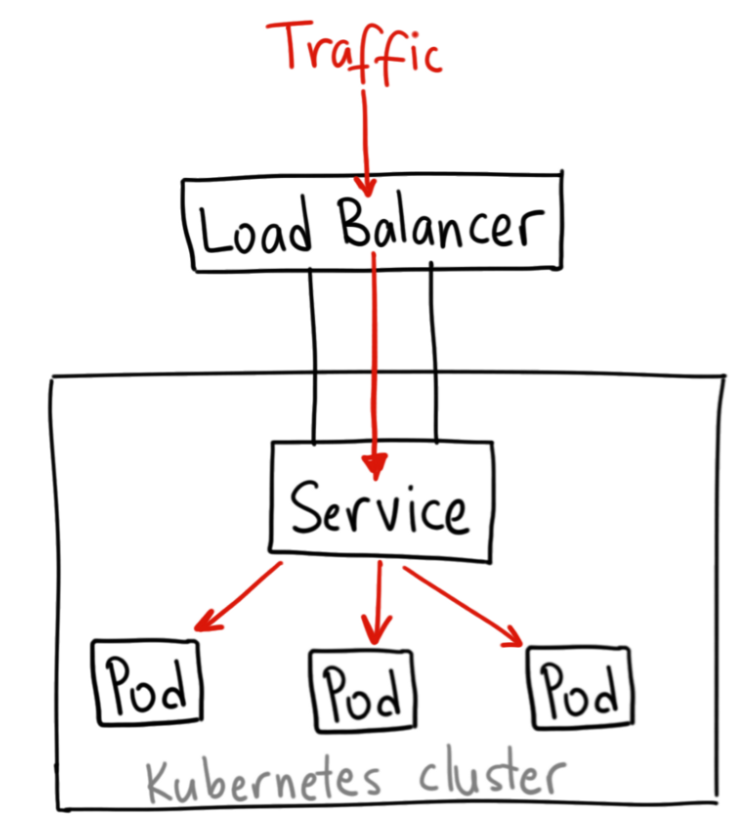

LoadBalancer

早在K8S项目成熟之前，各大云计算厂商都依托大规模集群实现了自己成熟的负载均衡方案，有极强的负载均衡能力，K8S显然也不能浪费这种能力。

使用云提供商的负载局衡器，可以向外部暴露服务。外部的负载均衡器可以路由到 NodePort 服务和 ClusterIP 服务，这个需要结合具体的云厂商进行操作。

云厂商的LoadBalancer插件主流的实现方式：

让Service以NodePort形式启动
向云厂商的负载均衡配置接口报告Pod所在Node的IP和NodePort端口
云厂商的负载均衡器按照上报的IP和NodePort自动将流量导到Node上，进而导到Pod中

除了这种方式外，云厂商自然也还可以通过控制集群网络中的网络策略（路由器路由表等）实现负载均衡转发。

ExternalName

通过返回 CNAME 和它的值，可以将服务映射到 externalName 字段的内容（例如， foo.bar.example.com）。没有任何类型代理被创建，这只有 Kubernetes 1.7 或更高版本的 kube-dns 才支持。

大多数 Kubernetes 用户都有可能用到集群外部的服务。例如，您可能使用 Twillio API 发送短信，或使用 Google Cloud Vision API 进行图像分析。
如果位于不同环境中的应用连接相同的外部端点，并且您不打算将外部服务引入 Kubernetes 集群，那么在代码中直接使用外部服务端点是完全可以的。然而，很多时候情况并非如此。

一个典型的情况是，我的集群中需要使用一个托管在外部网络中的数据库，而我想在集群中通过一个固定的域名访问它，比如这个数据库是一个MySQL数据库mysql://my.sql.database.example.com，那么我们就可以在集群中定义一个ExternalName类型的Service：

apiVersion: v1
kind: Service
metadata:
  name: the-mysql
spec:
  type: ExternalName
  externalName: my.sql.database.example.com

然后我就可以在集群中通过mysql://the-mysql访问它了。

注：因为是基于DNS的，所以ExternalName没有和端口有关的功能。

使用IP访问外部服务

除了上面的ExternalName外，还不得不提使用外部IP访问外部服务的情况。当我有多个外部数据库且部署在同一个位置的不同端口的时候，使用ExternalName就有点麻烦了。这个时候就可以使用一个Headless Services加一个Endpoints将外部IP绑定到集群内：

kind: Service
apiVersion: v1
metadata:
name: mongo
spec:
  ports:
    - port: 27017
      targetPort: 49763
---
kind: Endpoints
apiVersion: v1
metadata:
name: mongo
subsets:
  - addresses:
    - ip: 35.188.8.12
      ports:
        - port: 49763

附加知识：Headless Services

有时不需要或不想要负载均衡，以及单独的 Service IP。遇到这种情况，可以通过指定 Cluster IP（spec.clusterIP）的值为 "None" 来创建 Headless Service。
您可以使用无头 Service 与其他服务发现机制进行接口，而不必与 Kubernetes 的实现捆绑在一起。
对这无头 Service 并不会分配 Cluster IP，kube-proxy 不会处理它们，而且平台也不会为它们进行负载均衡和路由。 DNS 如何实现自动配置，依赖于 Service 是否定义了选择算符。
带选择算符的服务
对定义了选择算符的无头服务，Endpoint 控制器在 API 中创建了 Endpoints 记录，并且修改 DNS 配置返回 A 记录（地址），通过这个地址直接到达 Service 的后端 Pod 上。
无选择算符的服务
对没有定义选择算符的无头服务，Endpoint 控制器不会创建 Endpoints 记录。然而 DNS 系统会查找和配置，无论是：
ExternalName 类型 Service 的 CNAME 记录
记录：与 Service 共享一个名称的任何 Endpoints，以及所有其它类型

Service 拓扑

默认情况下，发往 ClusterIP 或者 NodePort 服务的流量可能会被路由到任意一个服务后端的地址上，Service拓扑可以让一个服务基于集群的节点进行流量路由，即把流量路由到指定节点的Pod上。例如，一个服务可以指定流量是被优先路由到一个和客户端在同一个 Node 或者在同一可用区域的端点，以获得低延迟。

开启 Service 拓扑

为了启用拓扑感知服务路由功能，必须要满足以下一些前提条件：

Kubernetes 的版本不低于 1.17
Kube-proxy 运行在 iptables 模式或者 IPVS 模式
启用 端点切片功能

要启用 Service 拓扑，就要给 kube-apiserver 和 kube-proxy 启用 ServiceTopology 功能：

--feature-gates="ServiceTopology=true"

使用 Service 拓扑

如果集群启用了 Service 拓扑功能后，就可以在 Service 配置中指定 topologyKeys 字段，从而控制 Service 的流量路由。此字段是 Node 标签的优先顺序字段，将用于在访问这个 Service 时对端点进行排序：

流量会被定向到第一个标签值和源 Node 标签值相匹配的 Node。
如果这个 Service 没有匹配的后端 Node，那么第二个标签会被使用做匹配
以此类推，直到没有标签。
如果没有匹配到，流量会被拒绝，就如同这个 Service 根本没有后端。

这个字段配置为 "*" 意味着任意拓扑。这个通配符值如果使用了，那么只有作为配置值列表中的最后一个才有用。

原理简介——集群网络系统

集群网络系统是 Kubernetes 的核心部分，但是想要准确了解它的工作原理可是个不小的挑战。下面列出的是网络系统的的四个主要问题：
高度耦合的容器间通信：这个已经在Pod的结构内部解决了。
Pod 间通信：这个是本文档的重点要讲述的。
Pod 和 Service 间通信：这个已经在上文里讲述过了。
外部和 Service 间通信：这个也已经在上文里讲述过了。
Kubernetes 的宗旨就是在应用之间共享机器。通常来说，共享机器需要两个应用之间不能使用相同的端口，但是在多个应用开发者之间去大规模地协调端口是件很困难的事情，尤其是还要让用户暴露在他们控制范围之外的集群级别的问题上。
动态分配端口也会给系统带来很多复杂度 - 每个应用都需要设置一个端口的参数，而 API 服务器还需要知道如何将动态端口数值插入到配置模块中，服务也需要知道如何找到对方等等。与其去解决这些问题，Kubernetes 选择了其他不同的方法。
Kubernetes 网络模型
每一个 Pod 都有它自己的IP地址，这就意味着你不需要显式地在每个 Pod 之间创建链接，你几乎不需要处理容器端口到主机端口之间的映射。这将创建一个干净的、向后兼容的模型，在这个模型里，从端口分配、命名、服务发现、负载均衡、应用配置和迁移的角度来看，Pod 可以被视作虚拟机或者物理主机。
Kubernetes 对所有网络设施的实施，都需要满足以下的基本要求（除非有设置一些特定的网络分段策略）：
节点上的 pods 可以不通过 NAT 和其他任何节点上的 pods 通信
节点上的代理（比如：系统守护进程、kubelet）可以和节点上的所有pods通信
备注：仅针对那些支持 Pods 在主机网络中运行的平台(比如：Linux) ：
那些运行在节点的主机网络里的 pods 可以不通过 NAT 和所有节点上的 pods 通信
这个模型不仅不复杂，而且还和 Kubernetes 的实现廉价的从虚拟机向容器迁移的初衷相兼容，如果你的工作开始是在虚拟机中运行的，你的虚拟机有一个 IP ，这样就可以和其他的虚拟机进行通信，这是基本相同的模型。
Kubernetes 的 IP 地址存在于 Pod 范围内 - 容器分享他们的网络命名空间 - 包括他们的 IP 地址。这就意味着 Pod 内的容器都可以通过 localhost 到达各个端口。这也意味着 Pod 内的容器都需要相互协调端口的使用，但是这和虚拟机中的进程似乎没有什么不同，这也被称为“一个 pod 一个 IP” 模型。
如何实现这一点是正在使用的容器运行时的特定信息。
也可以在 node 本身通过端口去请求你的 Pod （称之为主机端口），但这是一个很特殊的操作。转发方式如何实现也是容器运行时的细节。Pod 自己并不知道这些主机端口是否存在。

原理简介——`kube-proxy`、VIP 和 Service 代理

在 Kubernetes 集群中，每个 Node 运行一个 kube-proxy 进程。 kube-proxy 负责为 Service 实现了一种 VIP（虚拟 IP）的形式，而不是 ExternalName 的形式。

`kube-proxy`的三种代理模式

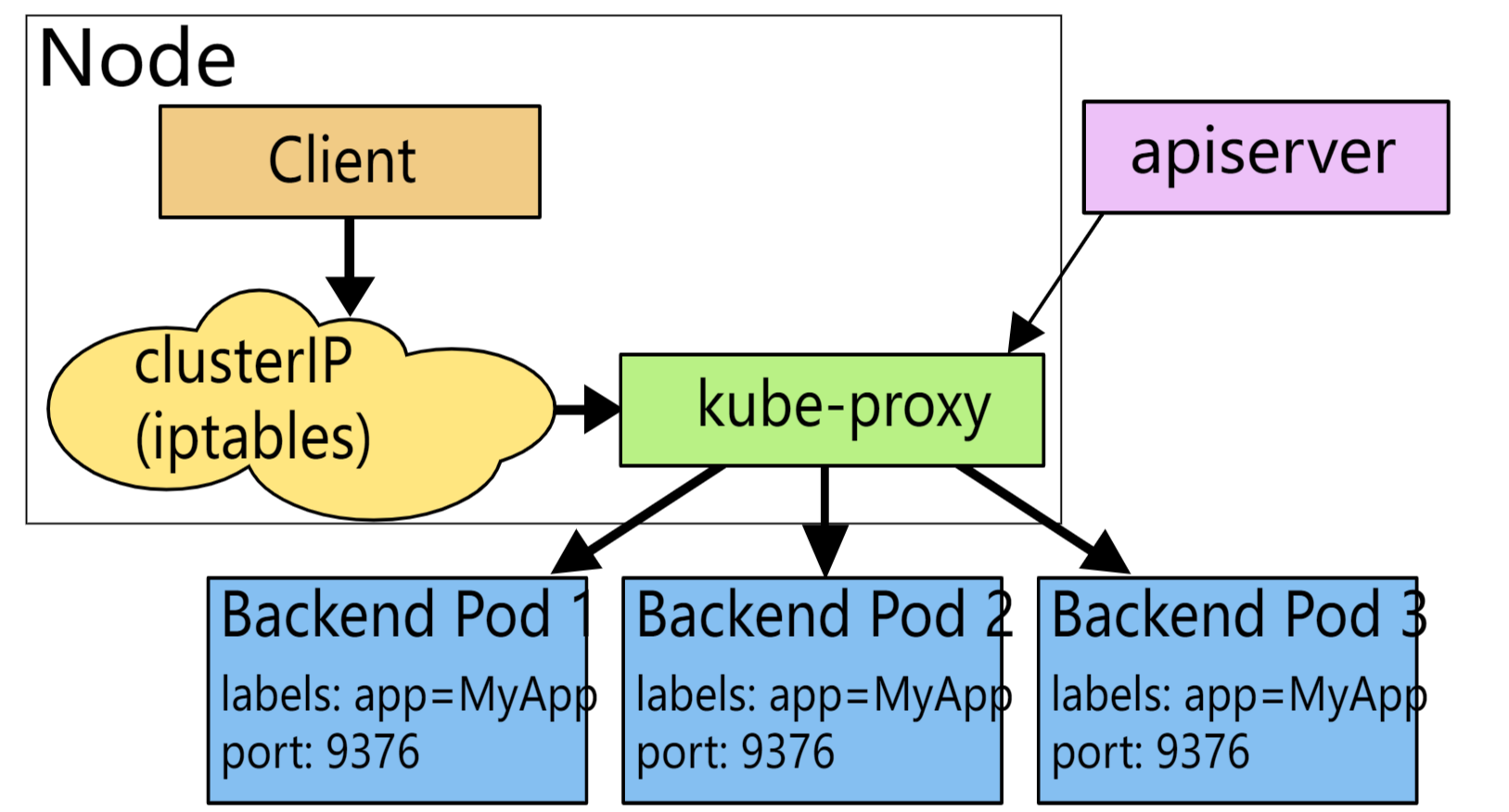

userspace 代理模式 - 通过代理端口传数据

这种模式，kube-proxy 会监视 Kubernetes 主控节点对 Service 对象和 Endpoints 对象的添加和移除操作。对每个 Service，它会在本地 Node 上打开一个端口（随机选择）。任何连接到“代理端口”的请求，都会被代理到 Service 的后端 Pods 中的某个上面（如 Endpoints 所报告的一样）。使用哪个后端 Pod，是 kube-proxy 基于 SessionAffinity 来确定的。
最后，它配置 iptables 规则，捕获到达该 Service 的 clusterIP（是虚拟 IP）和 Port 的请求，并重定向到代理端口，代理端口再代理请求到后端Pod。
默认情况下，用户空间模式下的 kube-proxy 通过轮转算法选择后端。

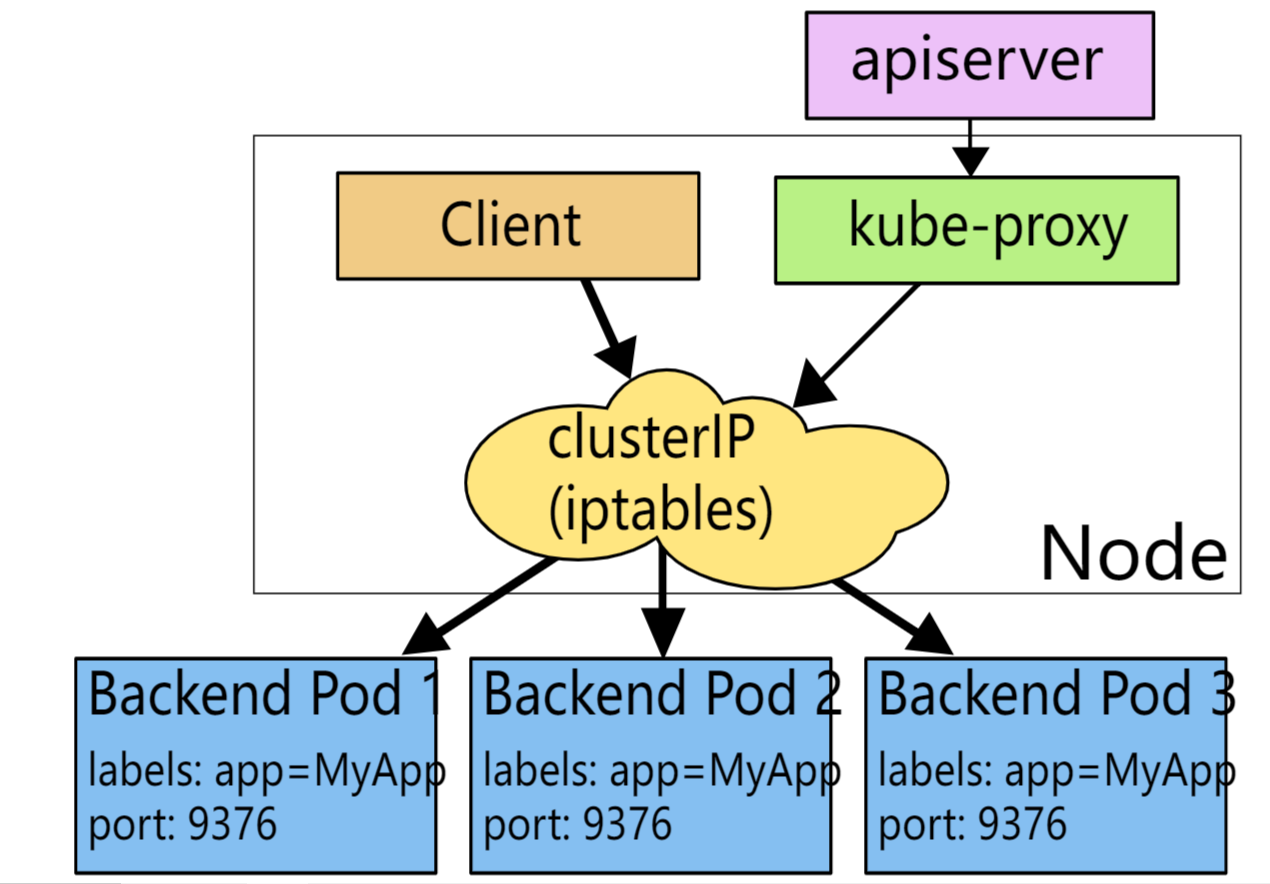

iptables 代理模式 - 直接通过iptables传数据

这种模式，kube-proxy 会监视 Kubernetes 控制节点对 Service 对象和 Endpoints 对象的添加和移除。对每个 Service，它会配置 iptables 规则，从而捕获到达该 Service 的 clusterIP 和端口的请求，进而将请求重定向到 Service 的一组后端中的某个 Pod 上面。对于每个 Endpoints 对象，它也会配置 iptables 规则，这个规则会选择一个后端组合。
默认的策略是，kube-proxy 在 iptables 模式下随机选择一个后端。

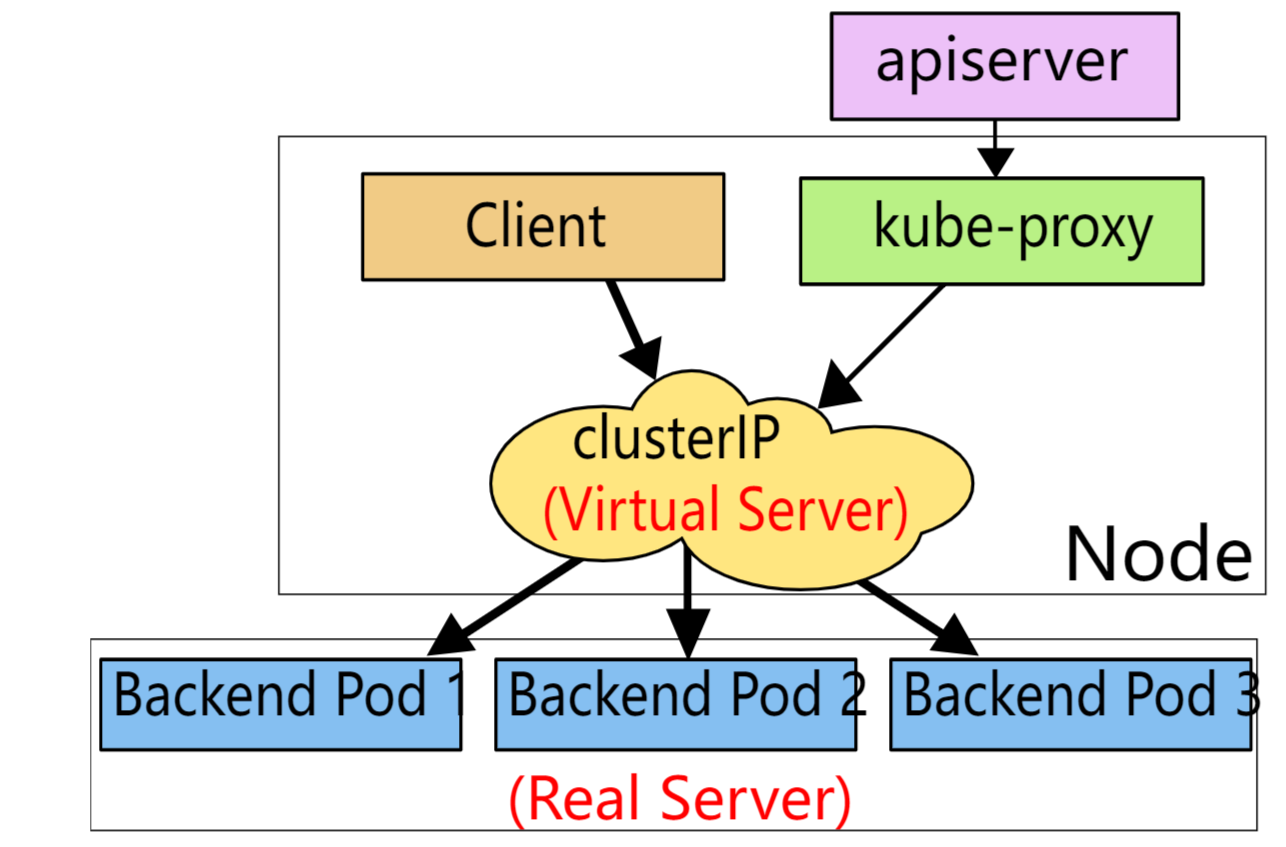

IPVS 代理模式

在 ipvs 模式下，kube-proxy监视Kubernetes服务和端点，调用 netlink 接口相应地创建 IPVS 规则，并定期将 IPVS 规则与 Kubernetes 服务和端点同步。该控制循环可确保IPVS 状态与所需状态匹配。访问服务时，IPVS 将流量定向到后端Pod之一。
IPVS代理模式基于类似于 iptables 模式的 netfilter 挂钩函数，但是使用哈希表作为基础数据结构，并且在内核空间中工作。这意味着，与 iptables 模式下的 kube-proxy 相比，IPVS 模式下的 kube-proxy重定向通信的延迟要短，并且在同步代理规则时具有更好的性能。与其他代理模式相比，IPVS 模式还支持更高的网络流量吞吐量。
IPVS提供了更多选项来平衡后端Pod的流量。这些是：
rr: round-robin 轮叫调度，按依次循环的方式将请求调度到不同的服务器上
lc: least connection 最少链接，发给当前连接数最少的后端
dh: destination hashing 目标地址散列调度算法，根据目标 IP 地址通过散列函数将目标 IP 与服务器建立映射关系
sh: source hashing 源地址散列调度算法，根据源 IP 地址通过散列函数将源 IP 与服务器建立映射关系
sed: shortest expected delay
nq: never queue

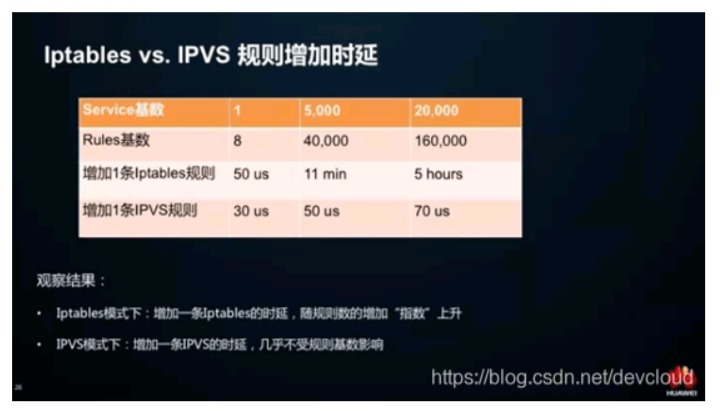

Iptables vs. IPVS：Service性能

每个节点都知道系统中所有Service的情况，会不会有性能问题？
